Precision 工作站+solidworks+Vr 全新沉浸式体验

VR头显采用VIVE Pro2套装版，包含几大组件：定位器、串流盒、无线操控手柄、头戴式VR主体等，其以行业领先的5K分辨率，更宽的120˚视场角和更平滑的120Hz刷新率，带来新一代沉浸式视觉效果，和戴尔Precision 7560移动工作站是最佳搭配之一。

VIVE Pro2全家福

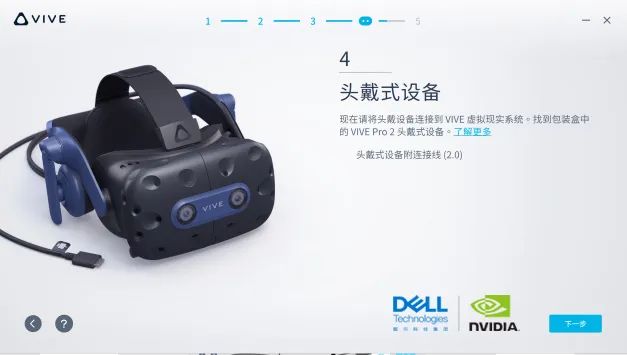

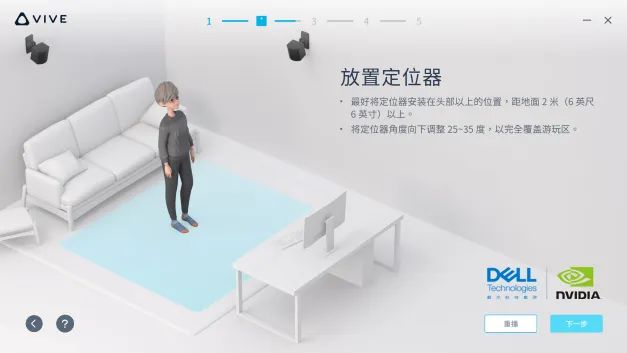

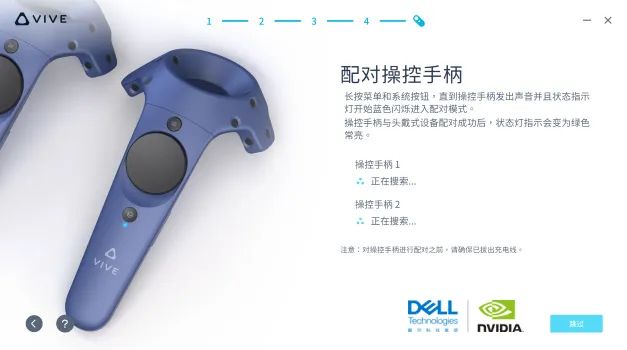

该安装程序使用向导式，非常易于操作，包含下载安装软件、调试定位器、安装串流盒、设置VR头显、配对操控手柄等几步操作，根据提示操作即可。

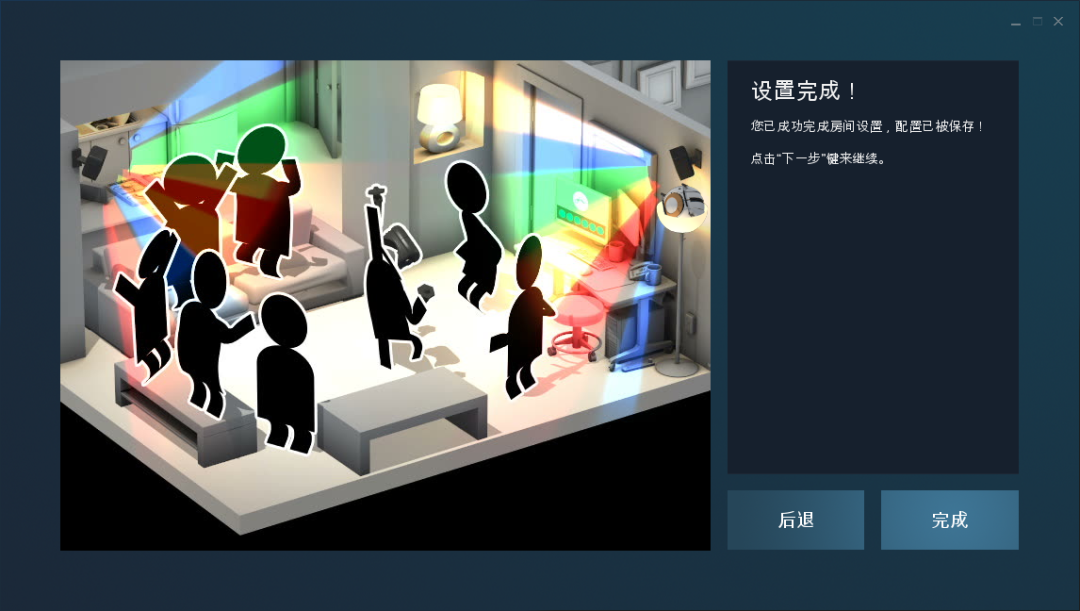

安装完毕后，系统自动启动SteamVR软件，首选设置模式为房间规模或仅站立，选择房间规模，需要定位显示器(中央)、地面、通过操控手柄划定活动空间范围，之后可正常使用VR头显。

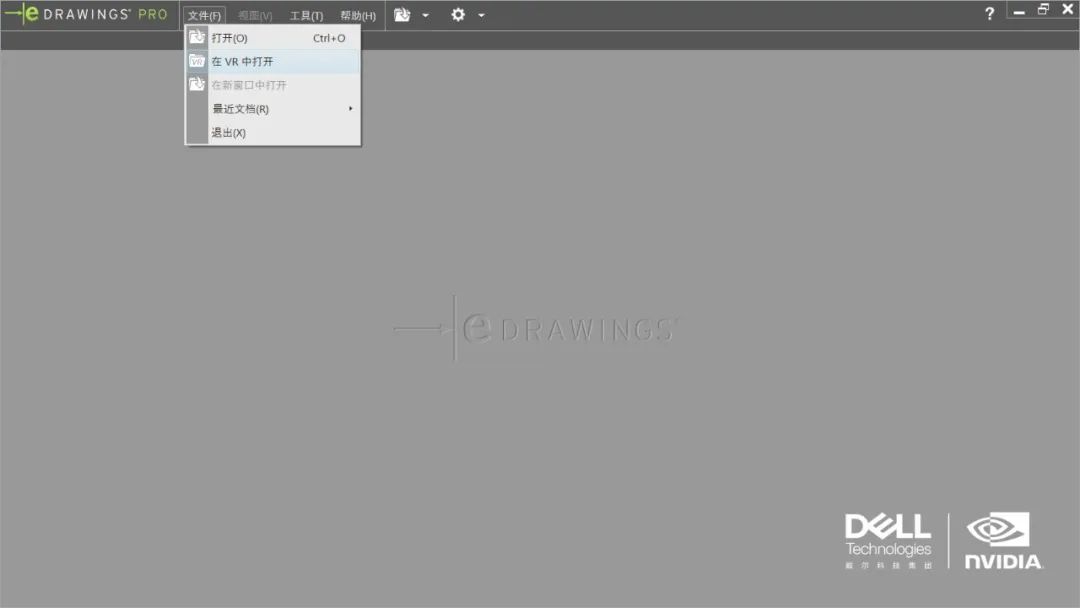

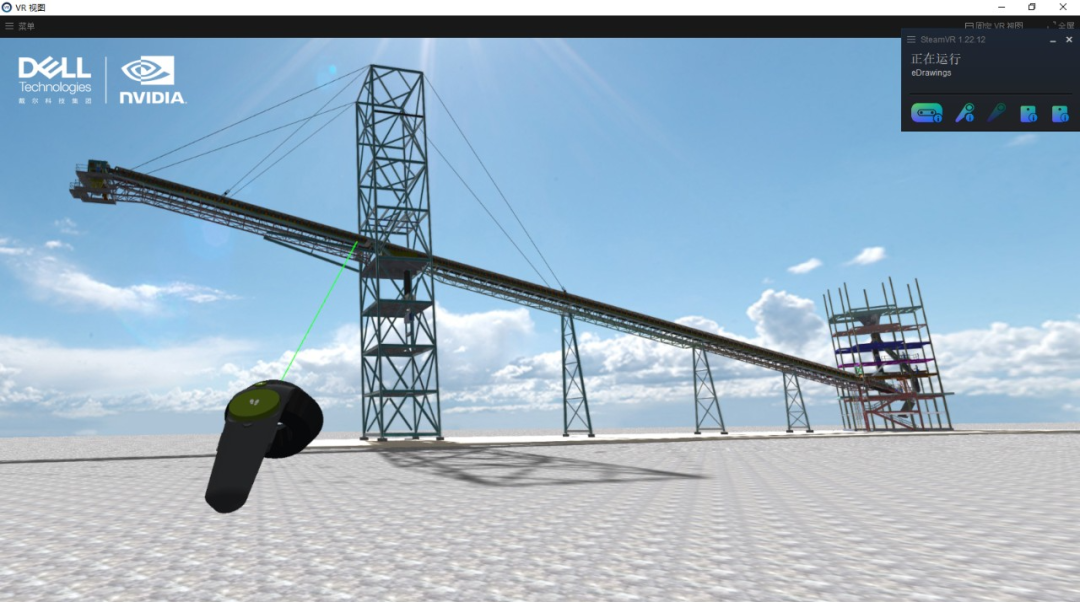

调试完毕VR头显后，即可使用SOLIDWORKS eDrawings Professional观阅3D模型了，SOLIDWORKS eDrawings Professional支持打开多个3D模型，虽然在VR头显中一次只能查看一个模型，但可以在软件里切换模型。需要注意的是，VR头显需要足够强大的PC平台支持，VR头显对CPU、GPU、内存、机身接口都有一定要求，所以选择合适的PC非常重要。在VR头显观察模型方法：

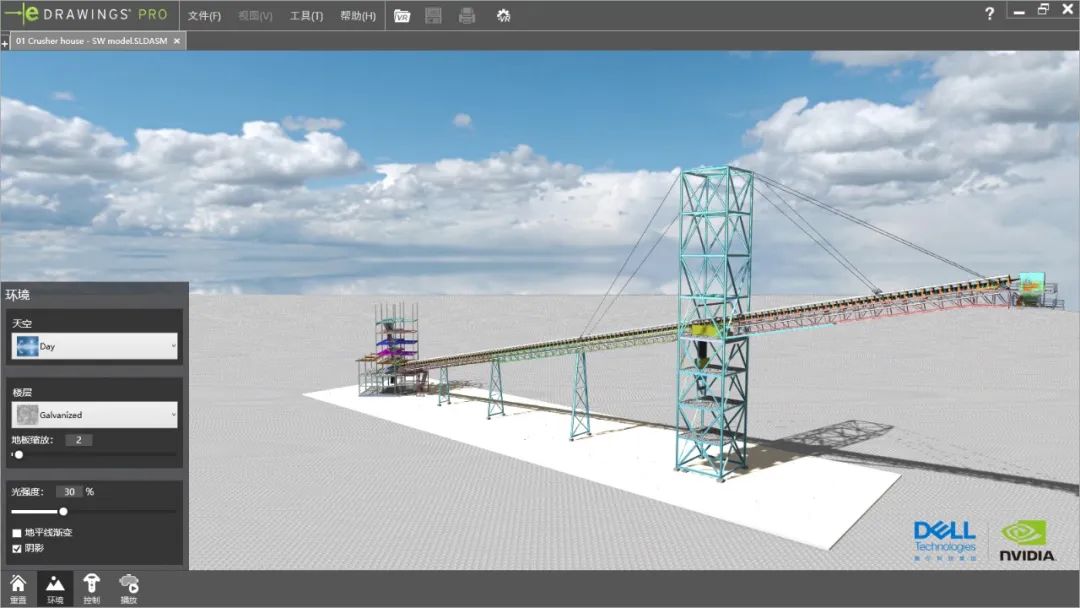

在观察模型前，可设置环境情况，SOLIDWORKS eDrawings Professional支持设置天空图像、地面图像、地面缩放比例、光强度、地平线渐变、阴影显示等，软件内置天空和地面图库，同时支持自定义天空、地面环境，天空、地面文件必须为.png或 .jpg文件，天空必须为等量矩形、图像的宽高比必须为 2:1。

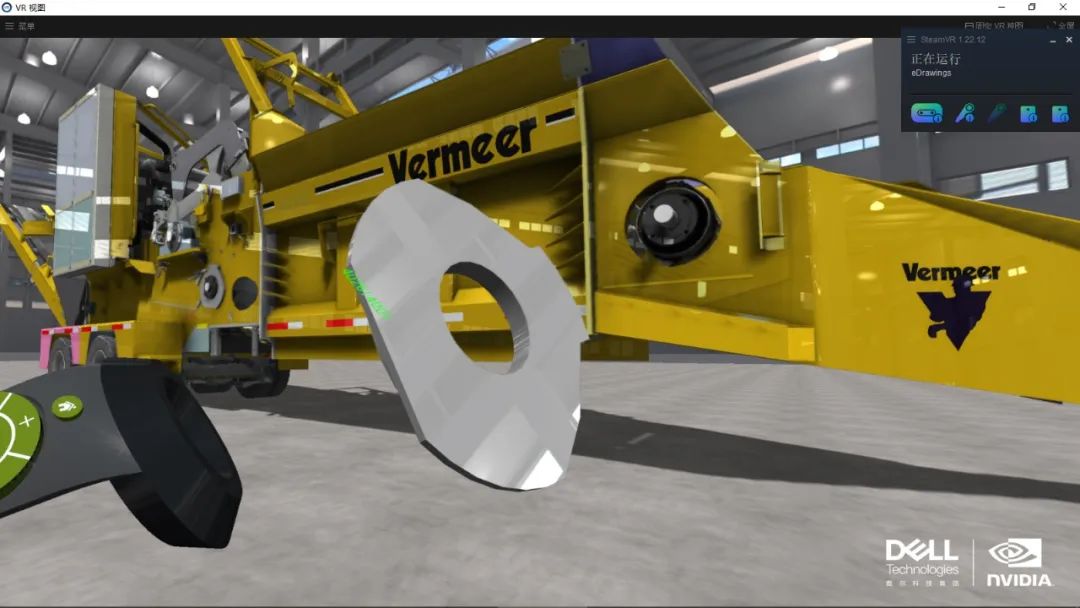

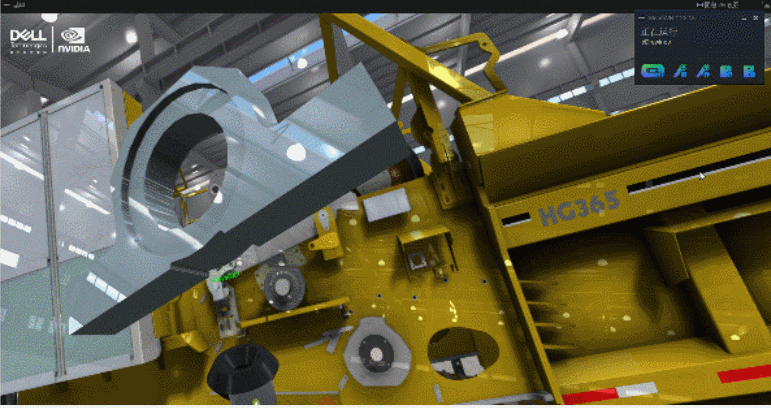

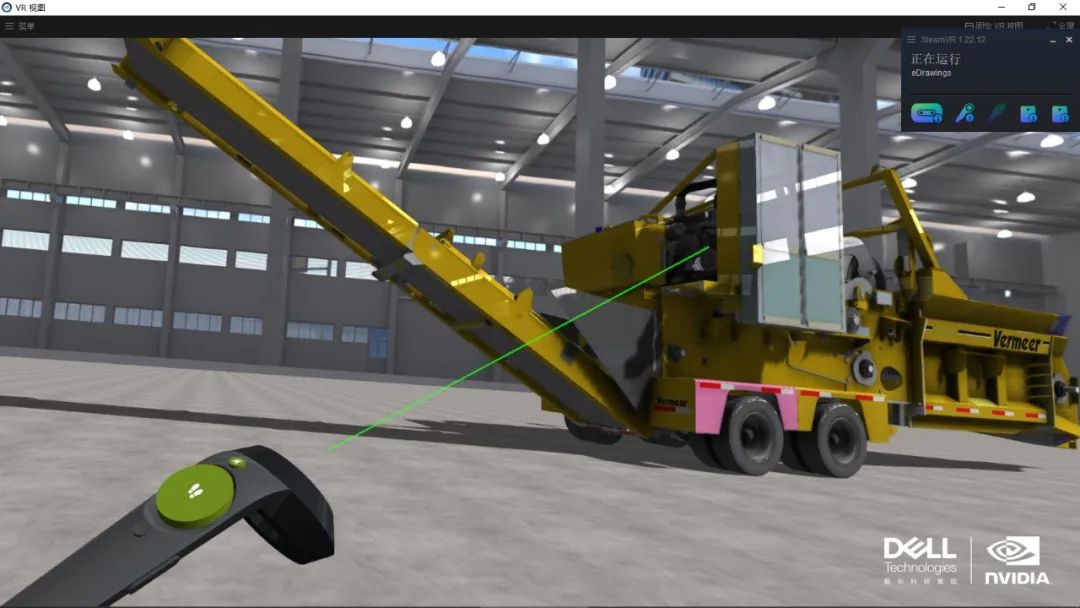

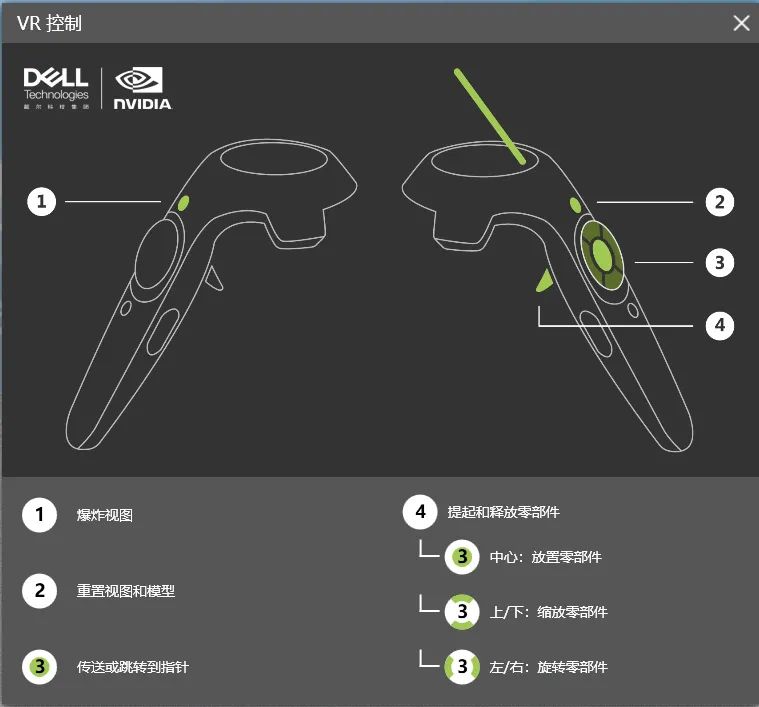

支持使用操控手柄对模型进行操作，使用优势手柄可将视角移动到指定位置，例如移动平台上层，配合按键可缩放、旋转零部件，更改比例，选中零件并移动，放置零件，重置视图和模型。使用非优势手柄可创建模型的爆炸视图。如果创建爆炸视图，请确保PC配备足够多的内存。

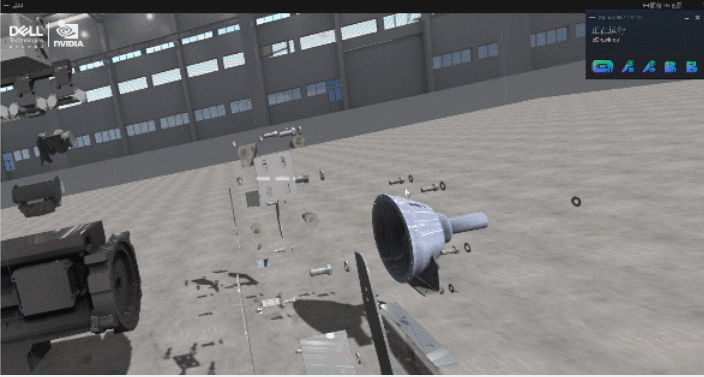

最震撼的还是一键生成爆炸视图，这一过程不需要提前在3D设计上生成爆炸视图，只需要按住非优势手柄的按键即可，当整个产品在眼前瞬间爆炸开时，给予我相当大的震撼，此时所有零部件都离散状呈现在眼前，我们可以走近查看零部件，分析结构，对设计研发、后期装配培训都有很好的指导作用，所以VR在产品整个生命周期阶段可以提供无与伦比的帮助，SOLIDWORKS eDrawings Professional+VR头显将给我们带来前所未有的体验和收获。

VR头显沉浸式体验离不开强大的硬件支持，VR头显对PC的CPU、GPU、内存、机身接口等都有一定要求，VR头显的渲染依托于PC的CPU、GPU，所以选择合适的型号尤为重要。

产品的研发过程是漫长而昂贵的，通常还需要多个部门甚至不同供应商的持续参与，虽然3D设计的直观性较强，但是还是很难有“身临其境”的体验，而产品的体验是很重要的，使用SOLIDWORKS eDrawings Professional+VR头显可让设计者在研发阶段有“身临其境”的体验，从而对产品更加了解。产品通常包含多个零部件，直接在VR环境下查看每个零部件的匹配度，快速发现并修正问题，极大地推进了设计进度，避免产品后端成本的增加。

对于产品的展示，通常是通过现场设备展示或者工厂参观进行，此类实物展示容易受时间、空间的约束，甚至一些内部结构还不容易展示清晰，而在VR里面，就没有各种限制，可随时随地展示产品设计方案，而设备的卖点可以使用VR更加清晰的展示，甚至不要制造出产品，通过VR可以让客户直接感受产品，提高客户对产品的了解，并了解客户对产品的要求，这样在设计阶段就能修改设计，从而减少产品后端的成本。

产品操作培训通常需要相应的知识和经验，并且需要耗费大量时间和财力，在VR 环境中进行机械拆装，不需要物理样机，可以大大节省成本。VR环境的拆解可反复使用，不会出现物理损伤，也避免因为操作不当，发生事故，这种沉浸式的学习，更能激发学习者的兴趣，加快培训进度，节约培训时间。

良好的效果一定需要足够强大的PC做支撑，最后介绍下各装置的硬件需求参数：

使用SOLIDWORKS eDrawings Professional查看VR时，对显卡要求较高，官方要求显卡型号， NVIDIA®显卡：

VR头显的渲染与沉浸式体验离不开强大的硬件支持。对于SOLIDWORKS的用户，我们强烈建议大家使用专业图形工作站产品作为SOLIDWORKS CAD设计与VR体验一体化的组合方案，基于以下几个考量：

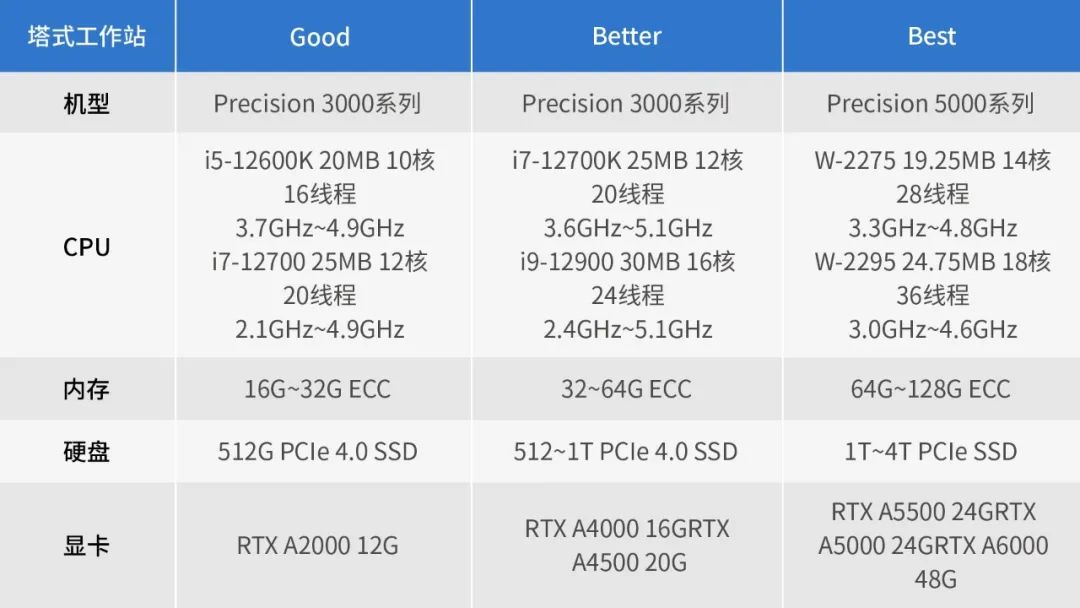

所以我们推荐使用专业工作站产品，至少i5以上CPU，i7或以上则更好，建议使用NVIDIA®RTX A系列专业图形卡。建议最低配备16GB内存，32GB或以上内存则更好，推荐使用PCIE规格的硬盘。综合考虑从设计建模阶段、渲染加沉浸式VR体验的整体方案我们推荐的打包方案如下：

总体来看，SOLIDWORKS eDrawings Professional与HTC VIVE Pro2配合表现十分亮眼，沉浸式体验感受很好，产品安装操作也十分便捷，在产品整个生命周期阶段，尤其在产品研发、产品及方案展示、产品操作培训等场景下都十分适用。
