说起“九”

大家能想到什么？

A: 九五之尊

小编：嗯，帝王（清宫剧可能看多了）

B：九州四海

小编：天下，不错

C: 飞流直下三千尺，疑是银河落九天
小编：嗯，是个文化银儿~

D：九阳神功

小编：咦，莫不是金庸老先生的铁粉儿？

交个朋友噻~

【凡数指其极者，皆得称之为‘九’】

在中国传统文化里，“九”的位置恰好是在上升趋势中，而且是上升到了一个极点，是有限之极，因而“九”被看做是“至尊之数”。这种“至尊”的地位往往掺杂神秘性和神圣性。

所以，当iDRAC9横空出世，其意义自不言而喻。在服务器这片“武林之地”，iDRAC9经过了世代的沉淀与积累，历“九”弥新，独步武林，靠的可不只是“名字”。

iDRAC9何以称霸武林

iDRAC的中文名为集成戴尔远程访问控制器，它的作用是相当于加在服务器上的小电脑，其拥有自己的系统和IP地址，与服务器上的OS无关，是IT管理员进行远程访问和管理的利器，也一直应用于每台戴尔易安信PowerEdge服务器中。

目前，该控制器已经升级到第九代，提供简化高效的系统管理功能，做到了众多业界领先的“第一次”：

支持多矢量冷却，可精准地对第三方PCIe卡进行气流冷却；
扩展了“无需工程师”存储管理功能，例如“联机容量扩充”和“RAID级别迁移”（RLM）；
使用BLE/Wi-Fi的QuickSync 2，用于实现服务器处的移动/平板电脑访问。

问：那么，除了以上创新性的功能之外，iDRAC9还有哪些令人艳羡的“神功利器”呢？

屠龙宝刀：处理器

武林至尊，宝刀屠龙，号令天下，莫敢不从。

iDRAC9可以“号令”使所有GUI页面的更改和加载，以及其他后端进程加速。与上一代控制器相比，iDRAC9使用的是双核处理器，内存是iDRAC8处理器的两倍，计算能力更强，速度几乎是上一代处理器的四倍。

倚天出鞘：连接视图

倚天剑出，谁与争锋。连接视图提供了iDRAC、LOM和戴尔易安信支持的PCIe卡的开关和端口，管理员无需进入服务器机房，就可以知道所有电缆当前的连接位置。还可以利用连接视图功能，远程检查和排除网络连接故障。

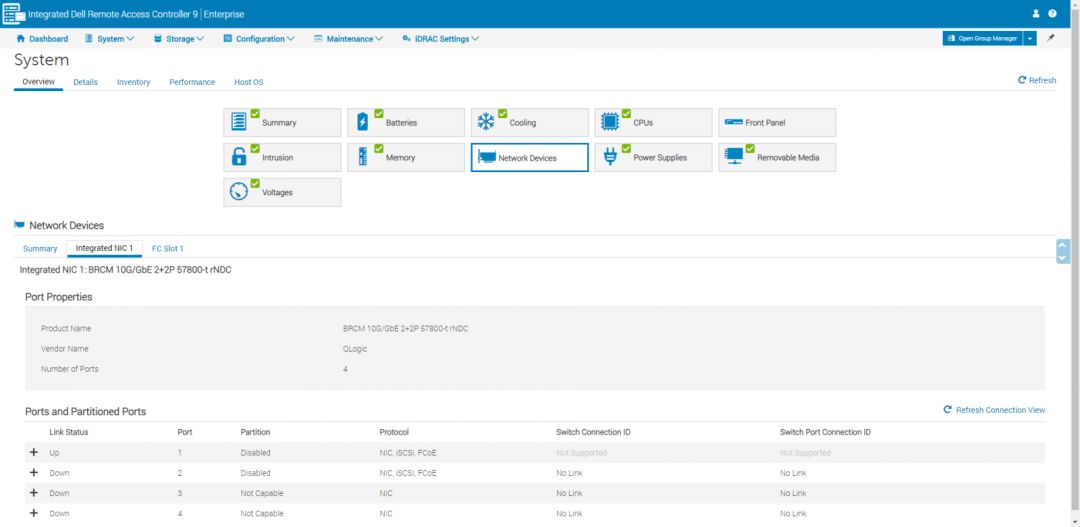

在连接视图页面，可以看到与服务器关联的交换机、交换机端口和网络适配器的连接状态。

▲图：iDRAC9配置页面系统——网络设备

软猬甲：系统锁定

软猬甲刀枪不入，水火不侵。

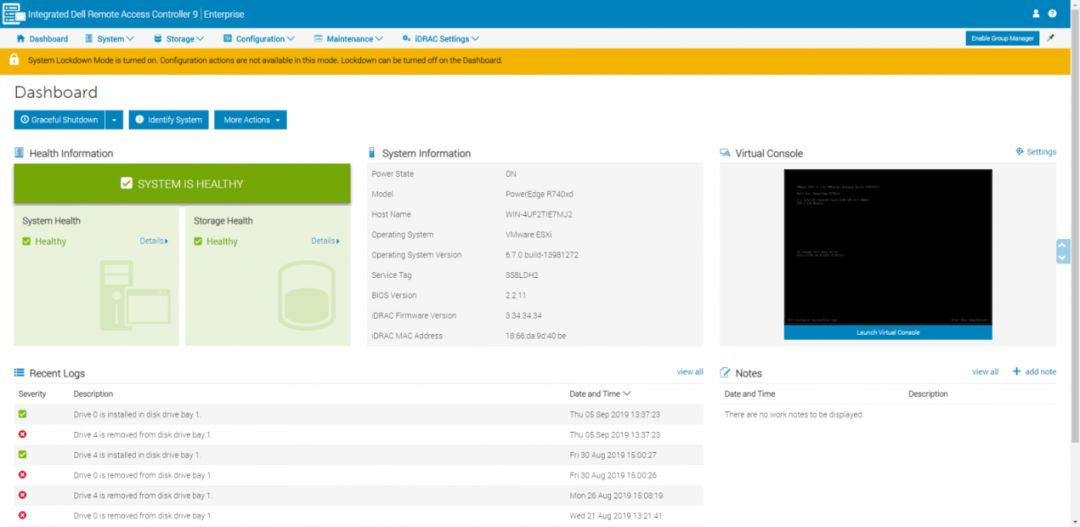

iDRAC9新增系统锁定模式，限制使用戴尔易安信工具更改BIOS、iDRAC、固件等，就是服务器的“软猬甲”。当启用锁定模式时，在"更多操作"按钮下，GUI将显示一个黄色横幅，提示当前处于安全模式，不允许更改任何系统或者硬件配置，但允许执行监控等操作。

▲打开系统锁定模式

易筋经：生命周期控制器LCC

如果一位少侠同时拥有了倚天剑屠龙刀，但内功平平，你觉得他会落得什么下场呢?轻则神器被偷，重则小命难保。

对于戴尔易安信服务器来说，嵌入式生命周期控制器（LCC）就是iDRAC的“内功心法”。

戴尔易安信Lifecycle Controller （LCC）可提供高级嵌入式系统管理功能，简化本地和远程服务器生命周期管理，无需通过其他介质，在资源调配和自定义服务器方面提供了更高的灵活性。

每一台PowerEdge服务器都拥有嵌入式的集成LCC的iDRAC，而在iDRAC9的配置界面上，菜单和子菜单提供了丰富的配置选项，给管理员提供了详细的配置向导。

在启动服务器或处于iDRAC Web界面时，按F2即可访问LCC GUI，需要重新启动服务器才能访问LCC；之后，直接进入LCC主页。

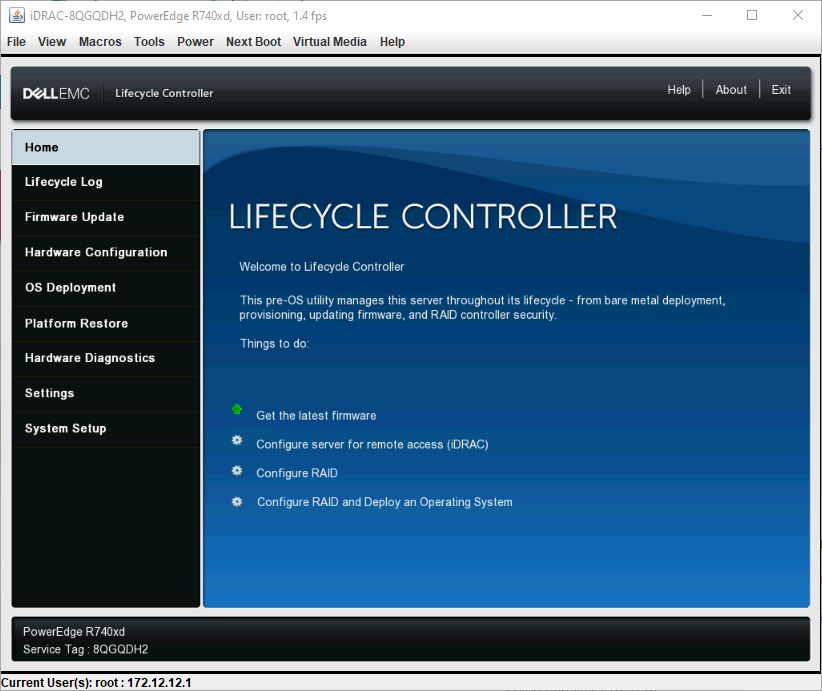

▲LCC GUI主页

在LCC主页使用快速选项进行设置，如更新固件、为iDRAC配置服务器、配置RAID或部署和操作系统。LCC GUI主页还可以进行如下设置：

• 生命周期日志功能——可以查看、导出工作说明，或向生命周期日志添加工作说明；

• 固件更新——查看当前固件版本或执行更新和回滚；可以使用Web界面更新单个设备,下载并验证固件包，系统将应用所有可用或选定的更新，之后服务器将重新启动；

•硬件配置——可以配置系统和存储设备；“硬件清单”可以快速检查所有硬件组件的列表和详细信息；

• 操作系统部署——以手动模式安装操作系统，或通过使用“应答”文件以无人值守模式安装；

• 平台恢复——导入服务器配置文件；

• 硬件诊断——检测硬件问题；

• 基本配置——如选择语言、键盘和网络设置；

• 系统设置允许执行高级硬件配置，配置如BIOS、iDRAC和设备或组件的设置。

配置iDRAC网页界面

LCC GUI提供完整的HTML5 web界面，用于iDRAC9的管理，使用HTML5 web界面登录到iDRAC的方法有多种，IT管理员具有广泛的访问管理，提高了系统安全性。

登录后进入iDRAC配置主控面板，主控面板顶导航栏设置有系统、存储、配置、维护和iDRAC设置五个选项。主控面板还显示有运行状况信息、系统信息、虚拟控制台、最近日志和注释。在此还可以启用适用于戴尔易安信服务器的iDRAC组管理器功能，iDRAC中的自包含代码使SMB客户可以快速了解组中所有服务器的运行概况。

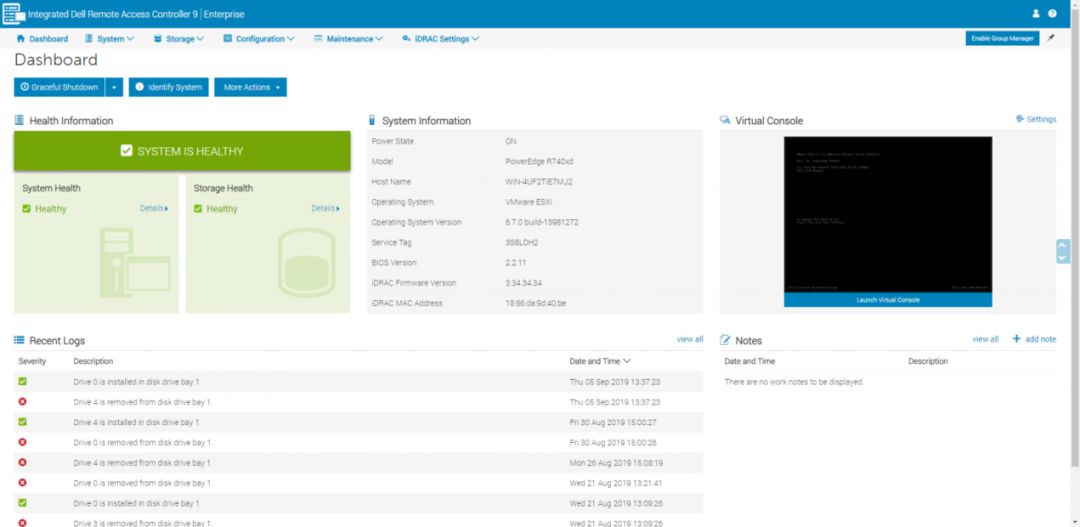

▲DRAC配置主控面板

在主控面板上，顶部导航栏和其下的多级子菜单包含丰富的信息。

顶部导航栏"系统"：显示系统详细信息、iDRAC详细信息、清单和性能日志，子菜单包括摘要(系统、已安装组件、电压、温度，功率容量等)、详细信息（固件和硬件信息，iDRAC的一般配置、资产跟踪）、清单（固件和硬件清单）、性能（CPU、内存、I/O和系统利用率）和主机操作系统。

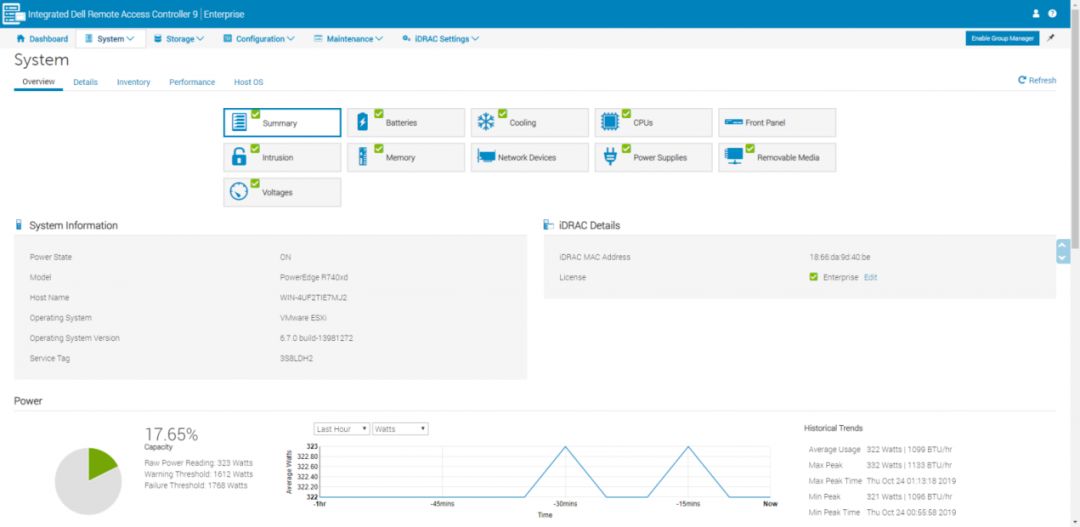

▲图：系统

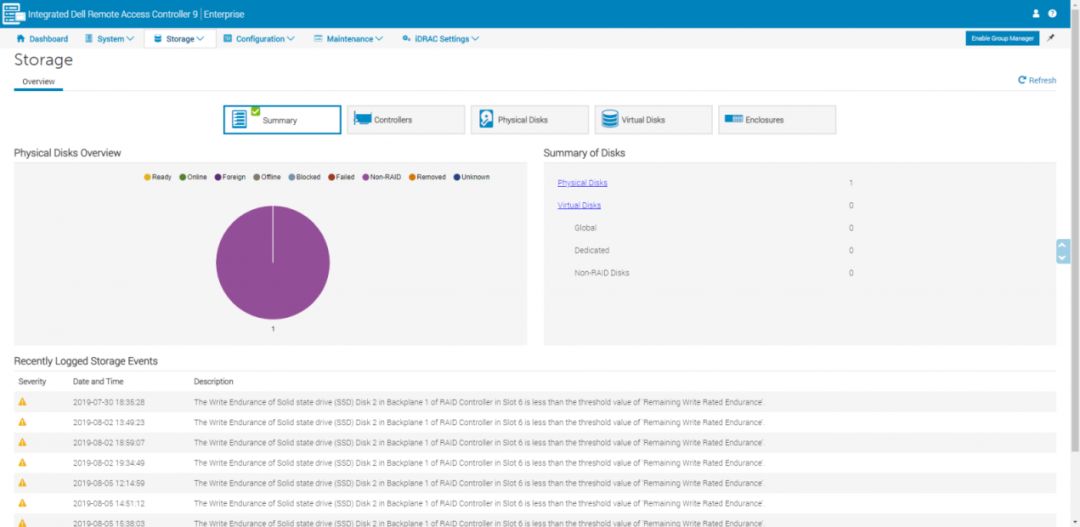

顶部导航栏菜单"存储"中可以查看、排除故障、识别和配置各种存储组件。

▲存储界面

“配置”菜单下，“电源管理”中添加了"PowerControl"（电源控制）；VirtualConsole（虚拟控制台）中添加了"NextBoot"（下次启动）选项；而且支持导出和导入服务器配置配置文件SCP。

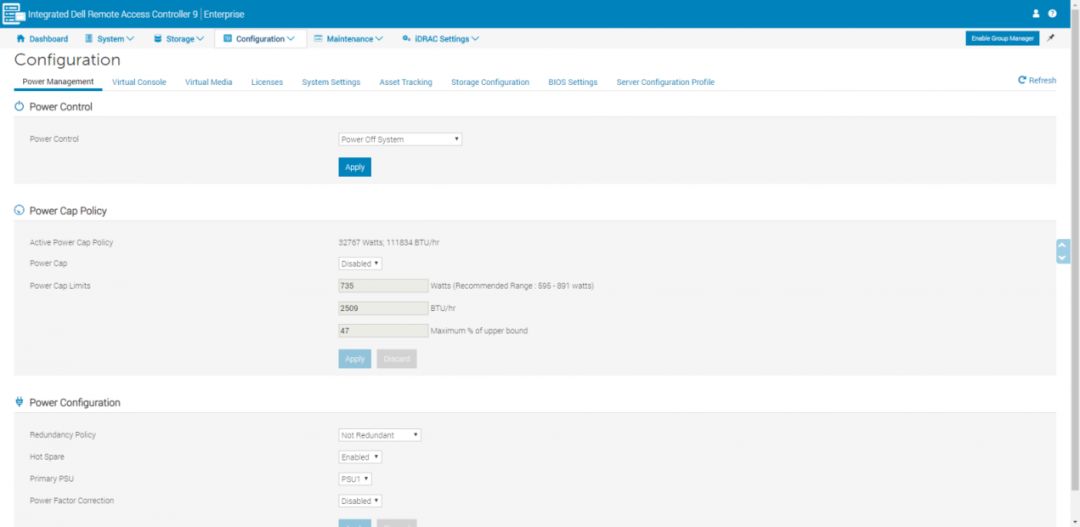

▲图：配置——电源管理

在“BIOS设置”界面可以配置来自BIOS的几乎所有项目，通常在本地访问服务器完成。

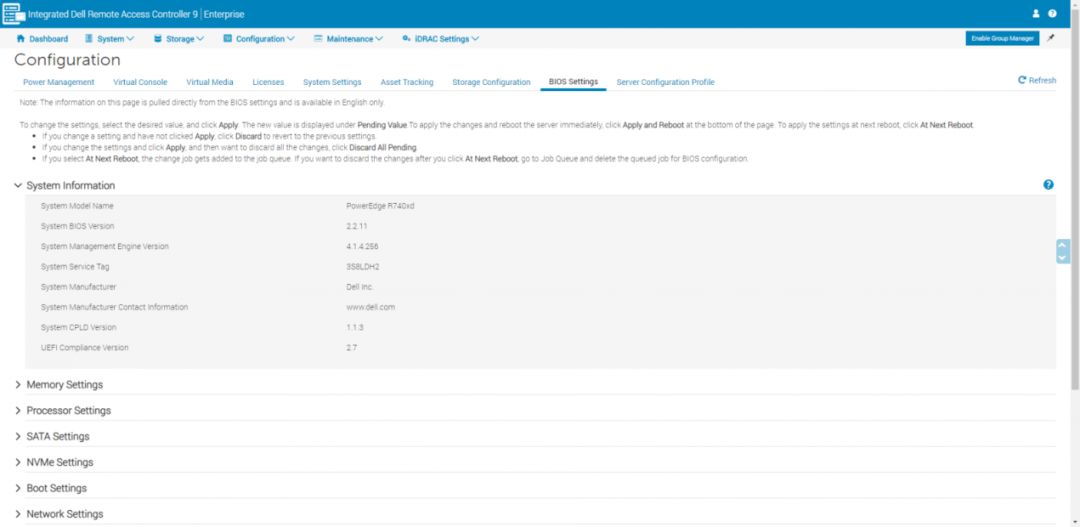

▲图：配置——BIOS设置

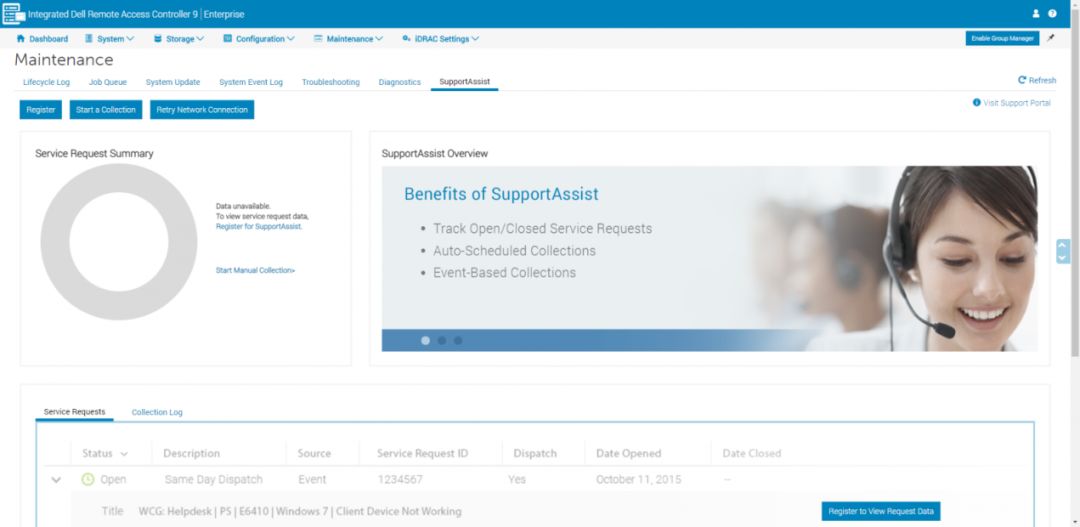

导航栏菜单中“维护”界面提供“支持辅助”（SupportAssist）功能，iDRAC Service Module (iSM) 预安装在iDRAC上，有助于收集用于解决错误的日志。SupportAssist Collector现在包括iDRAC核心转储、硬件崩溃转储和ESXi日志，可以更准确地解决问题。SupportAssist Viewer提供详细日志报告，方便客户通过标准的网页浏览器查看。
