高密度存储能力 戴尔R730xd服务器评测

来源说明：本文章转自于IT168

【IT168 评测】2014年9月，戴尔基于英特尔E5-2600 v3处理器平台的新一代13G PowerEdge服务器在北京正式发布。首批戴尔13G PowerEdge服务器包括PowerEdge R730xd、R730和R630机架式服务器、M630刀片式服务器和T630塔式服务器。这些产品将作为承载主流应用的计算平台，覆盖绝大部分行业客户市场需求。戴尔强调，戴尔所有针对13G服务器的改进设计都来自客户的需求。

从1994年戴尔PowerEdge服务器诞生，到13G PowerEdge服务器诞生，戴尔PowerEdge服务器品牌已经走过了整整20年。随着戴尔13G服务器的发布，新产品的性能有了全新的变化，但不变的是产品优良的品质；新产品的设计有了全新的变化，但不变的是易用的理念。

新一代戴尔PowerEdge服务器旨在帮助全球各地的客户满足并优化应用和工作负载不断发展的要求，为最广泛的Web、企业和超大规模应用优化性价比，并且采用了存储、处理和内存技术领域中一流的技术以及业内领先的系统管理功能。本次送测的是戴尔PowerEdge R730xd机架服务器，之前小编评测过R730服务器，R730和R730xd的不同之处在于，R730xd侧重于存储方面，它可以提供更高密度的存储能力，其在存储方面有哪些突出表现呢？下面我们就逐一为大家解读。

戴尔PowerEdge R730xd服务器外观介绍

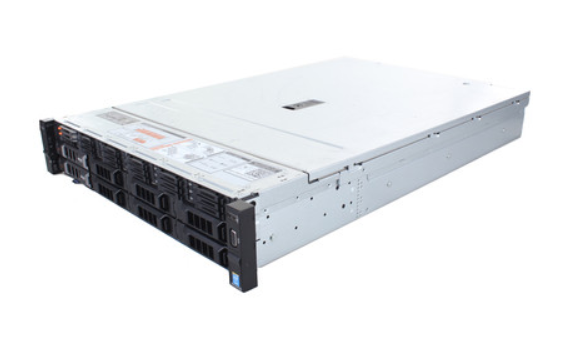

▲戴尔PowerEdge R730xd服务器

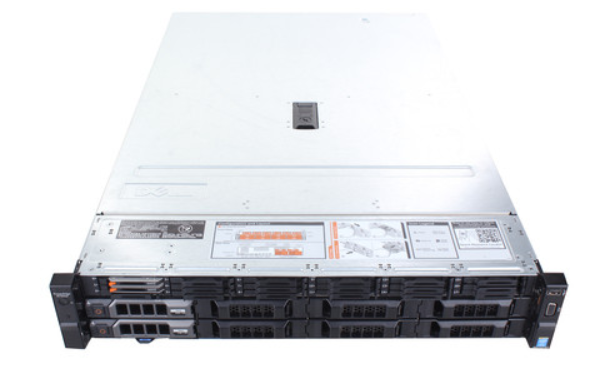

▲R730/R730xd都是一款双路2U机架式服务器，就外观上说，和上一代有了明显不同

最明显的就是SSD的配置，13G PowerEdge服务器引入了1.8英寸的热插拔SSD硬盘槽位，一台服务器中可以配置达18个1.8英寸SSD,每个SSD最大容量可以达到800GB,因此一台PowerEdge服务器可以最多配置14.4TB的1.8寸容量SSD.另外，13G PowerEdge也正式地支持SFF8639接口，从而可以性能强大的PCI Express接口热插拔固态硬盘。当然机箱内部插槽也可以配置PCI Express插槽式的固态硬盘。

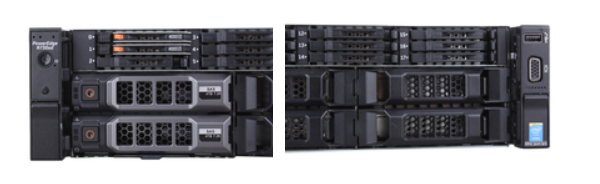

▲R730xd的1.8寸热插拔固态硬盘槽，用于提供高密度的固态硬盘存储能力

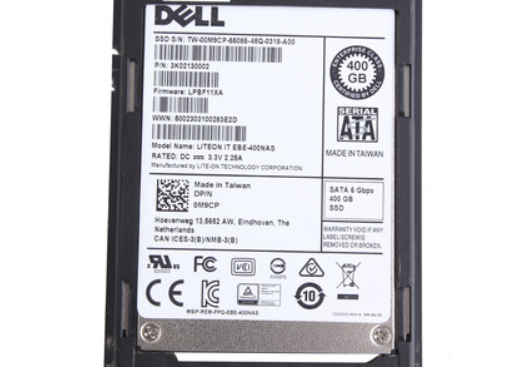

▲本次送测的机器搭配的是两个400GB的SSD

▲R730xd背部可配置额外的两个3.5寸热插拔SAS/SATA硬盘，适合用来安装操作系统

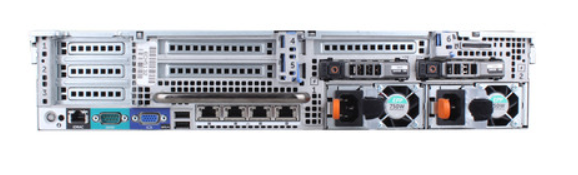

▲R730xd服务器的背部特写

R730xd的后背板上提供了双SD卡，使用用来安装Hypervisor,如VMware ESXi Server或者Microsoft Hyper-V Server,双SD卡可以用来作为冗余，提高Hypervisor系统本身的可靠性，这样单独考虑到Hypervisor系统可靠性的特性是十分少见的，而R730服务器的SD卡则位于机器的前面板处。

戴尔R730xd服务器内部及主要配件介绍

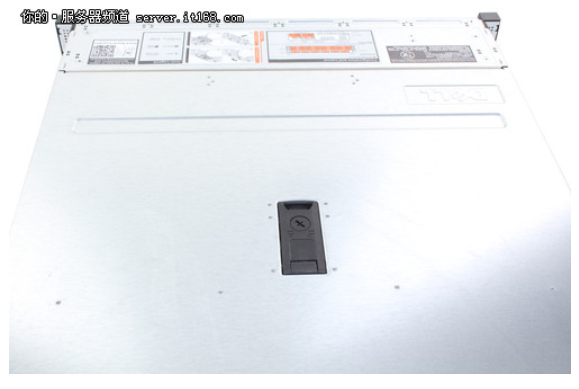

▲安全锁扣

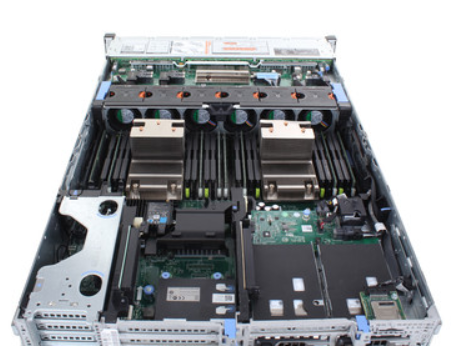

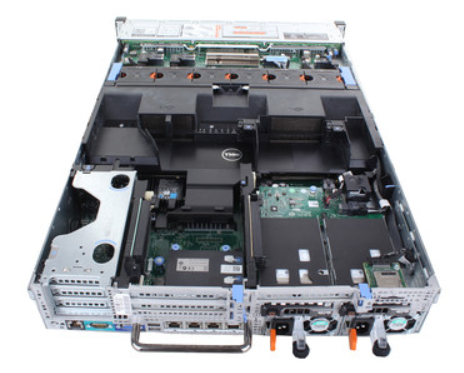

▲打开机箱盖，可看到戴尔R730xd的整体面貌，导风罩把cpu散热器和存储藏得严严实实

▲散热器下方的就是Intel Haswell-EP（Xeon E5-2600 v3）处理器了

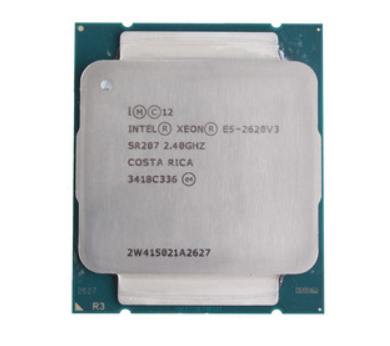

▲我们收到的是搭载了两块Intel Xeon-E5 2620 v3处理器

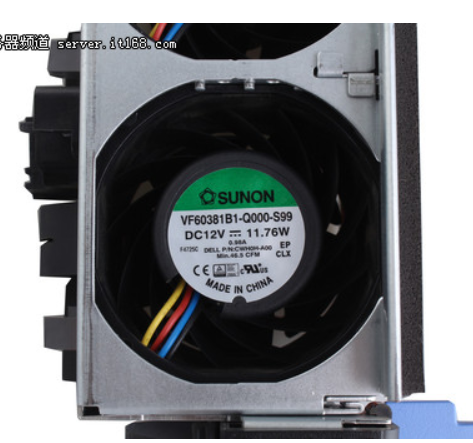

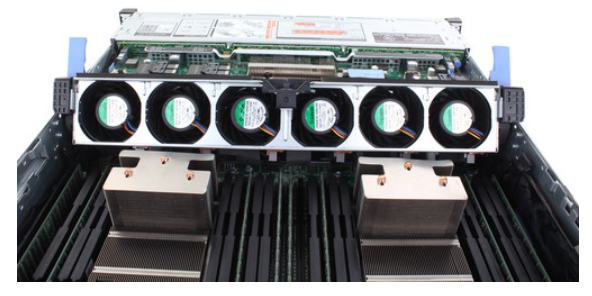

▲可热插拔的模块化风扇

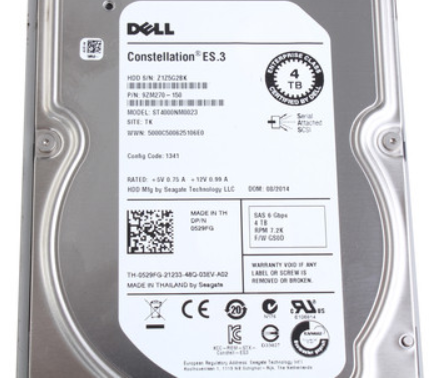

▲搭配的3.5寸机械硬盘：源自希捷的Constellation ES.3

此外，戴尔NVMe Express闪存和部署Dell Fluid Cache for SAN及SanDisk DAS Cache,大幅提升性能，并加速重要数据处理速度。13G服务器还可选双PERC9控制器实现双倍的RAID性能，并能够在计算节点内提供分层混合存储配置，从而支持软件定义存储和优化的数据分布。

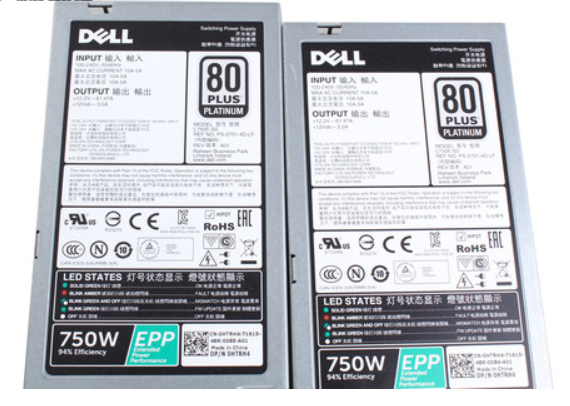

▲电源

R730xd配有两块功率达750W的80 Plus Platinum白金版高效电源，可以提供超过94%的最大电源转换效率。

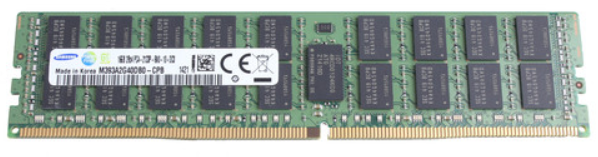

▲新一代PowerEdge服务器使用了DDR4内存，其性能有所提升，功耗降低

以上是对戴尔R730xd服务器的外形、内部及主要部件做一个拆解分析，那么这款更侧重存储，有更高密度存储能力的服务器来说，有区别于R730服务器哪些更佳的表现呢？下面进入测试环节。

测试软件及测试项目介绍

对于性能方面的考察，我们主要分为子系统测试和应用性能测试。在子系统测试中我们按处理器、以及磁盘等各个子系统进行了分项测试，当然各子系统的测试成绩也是相辅相成，也需要其它子系统的支持，并非是完全独立的，只是对考察的子系统有所偏重而已。

处理器子系统测试

对服务器处理器子系统的考察，我们主要采用的是业界公认的SPEC 2006测试，该项测试通过对数十个典型应用程序的运行，来测试系统处理器子系统在应用中的整、浮点运算效率。SPEC 2006测试具有很好的开放性，因此在业界为广大用户所接受，可以利用这一公开的测试结果进行系统间运算性能的比较。

此外SiSoftware Sandra也有测试子项可用于处理器运算性能测试，其结果通常以每秒完成的指令数来表现。也可以用作不同处理器间运算效率的比较。

SiSoftware Sandra v2014

SiSoftware Sandra是一款可运行在32bit和64bit Windows上的分析软件，这款软件可以对于系统进行方便、快捷的基准测试，还可以用于查看系统的软件、硬件等信息。从2007开始，Sandra的Arithmetic benchmarks增加了对SSE3&SSE4 SSE4的支持，在Multi-Media benchmark中增加了对于SSE4的支持，另外还升级了File System benchmark和Removable Storage benchmark两个子项目。对于新的硬件的支持当然也是该软件每次升级的重要内容之一，SiSoftware Sandra 2014对NUMA架构以及最新的Windows 7/Windows Server 2008 R2提供了更好的支持，此外测试项目和测试结果也有了略微的变化。SiSoftware Sandra所有的基准测试都针对SMP和SMT进行了优化，最高可支持32/64路平台。

AIDA64软件识别信息

AIDA64原名EVEREST,是专业测试硬件信息和系统信息的好工具，它针对系统硬件能查探的信息远比CPU-Z等专业硬件检测软件丰富，还支持硬件性能测试，可以得出内存读写速度、CPU超频速度、硬盘读写速度等信息。支持生成系统状态报告，即把所有的信息汇总为文档。

CINEBENCH R15性能测试

CineBench是基于Cinem4D工业三维设计软件引擎的测试软件，用来测试对象在进行三维设计时的性能，它可以同时测试处理器子系统、内存子系统以及显示子系统，我们的平台偏向于服务器多一些，因此就只有前两个的成绩具有意义。和大多数工业设计软件一样，CineBench可以完善地支持多核/多处理器，它的显示子系统测试基于OpenGL.

值得一提的是，原来的CineBench R10已经不能再适应如今的测试需要，因为R10只能支持24个处理器核心，只有R15能够支持最多48个核心。

Iometer磁盘子系统性能测试

Iometer是Windows系统下对存储子系统的读写性能进行测试的软件。可以显示磁盘系统的最大IO能力、磁盘系统的最大吞吐量、CPU使用率、错误信息等。用户可以通过设置不同的测试的参数，有存取类型（如sequential ,random）、读写块大小（如64K、256K），队列深度等，来模拟实际应用的读写环境进行测试。

服务器测试平台介绍

CPU-z软件显示信息介绍

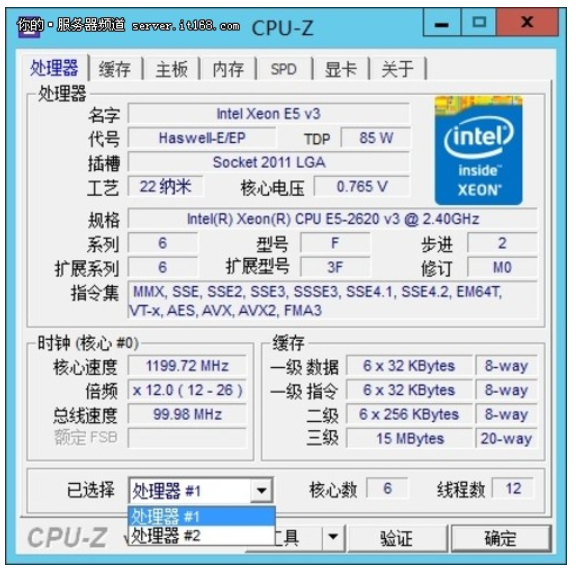

▲处理器

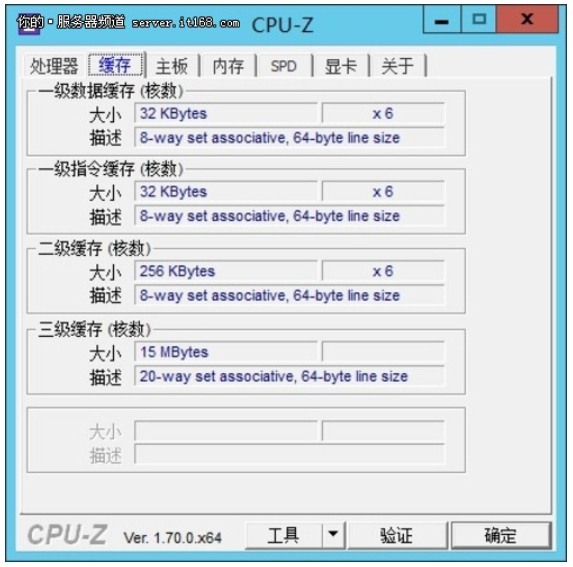

▲缓存

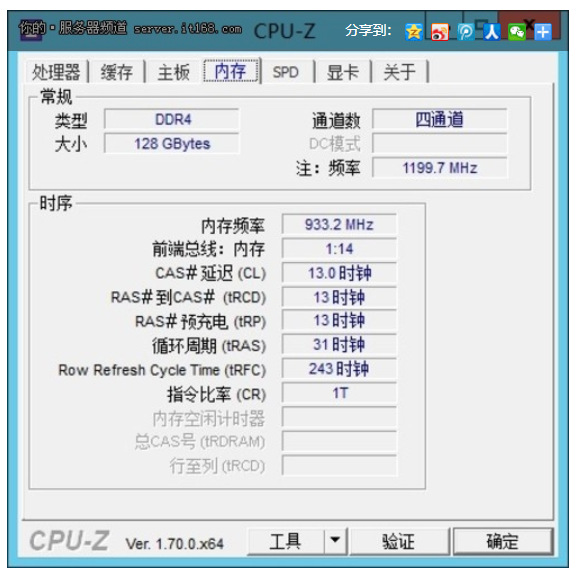

▲内存

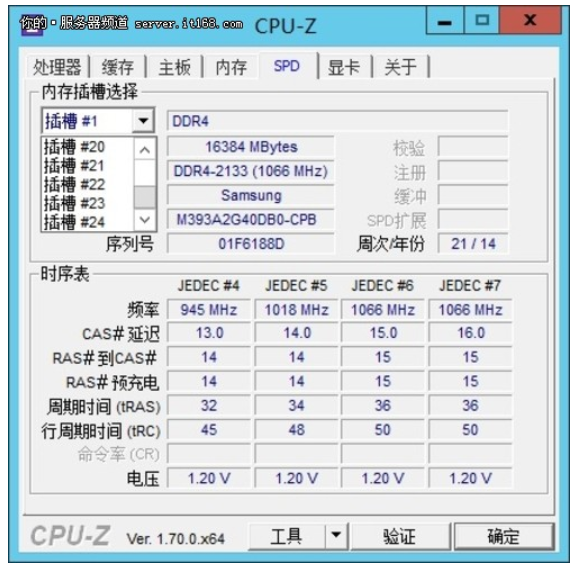

▲SPD

AIDA64软件识别信息

AIDA64原名EVEREST,是专业测试硬件信息和系统信息的好工具，它针对系统硬件能查探的信息远比CPU-Z等专业硬件检测软件丰富，还支持硬件性能测试，可以得出内存读写速度、CPU超频速度、硬盘读写速度等信息。支持生成系统状态报告，即把所有的信息汇总为文档。

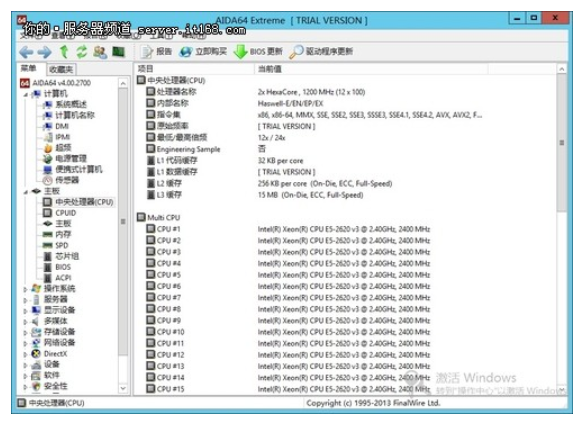

▲中央处理器

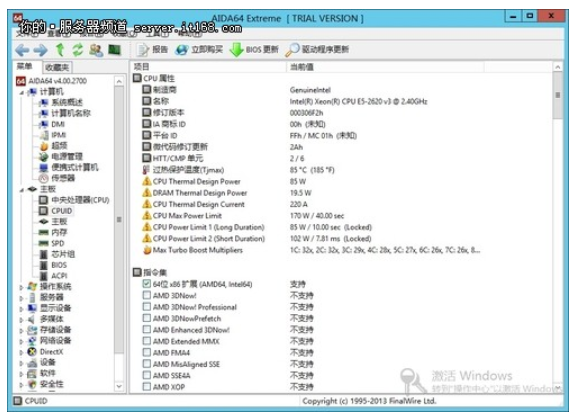

▲CPU属性

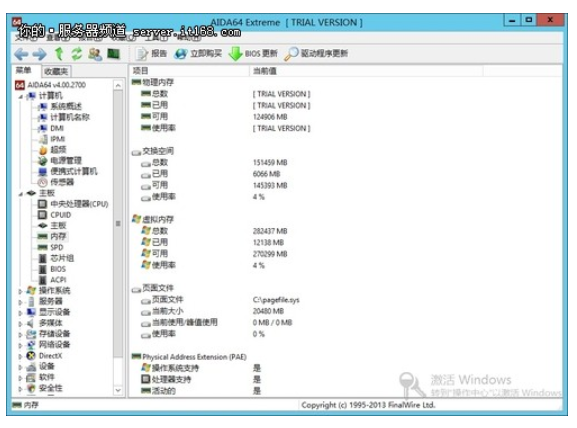

▲物理内存

AIDA64内存性能测试

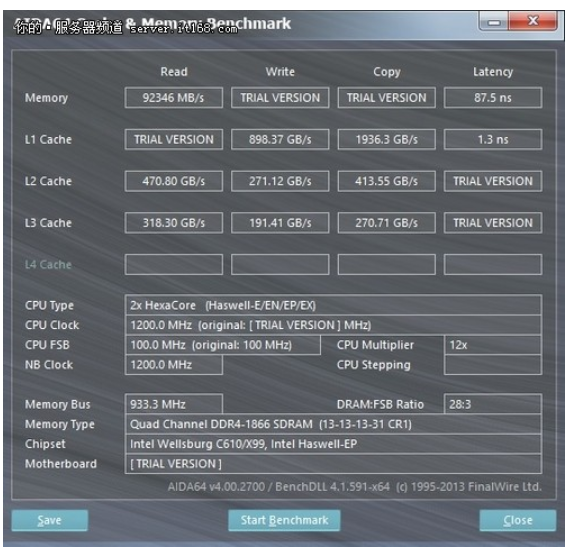

▲这是我们根据送测样机进行的内存性能测试。我们可以看到，内存读取的性能达到了92346MB/s。

CINEBENCH R15性能测试

CineBench是基于Cinem4D工业三维设计软件引擎的测试软件，用来测试对象在进行三维设计时的性能，它可以同时测试处理器子系统、内存子系统以及显示子系统，我们的平台偏向于服务器多一些，因此就只有前两个的成绩具有意义。和大多数工业设计软件一样，CineBench可以完善地支持多核/多处理器，它的显示子系统测试基于OpenGL。

值得一提的是，原来的CineBench R10已经不能再适应如今的测试需要，因为R10只能支持24个处理器核心，只有R15能够支持最多48个核心。

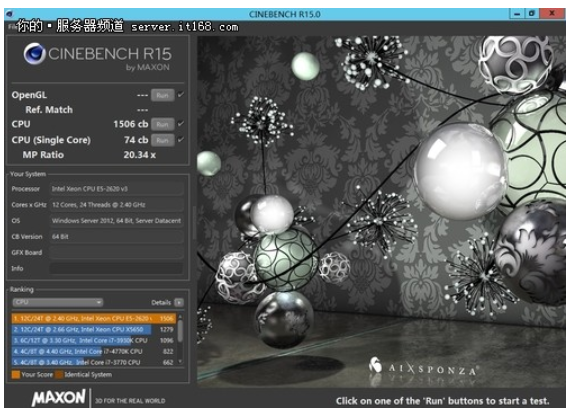

▲CINEBENCH R15性能测试

CineBench测试对于主频相当敏感，我们可以看到单核心的成绩只有74cb，而在多核心中的成绩也则提升到了1506cb，超线程的虚拟核心比率为20.34x。

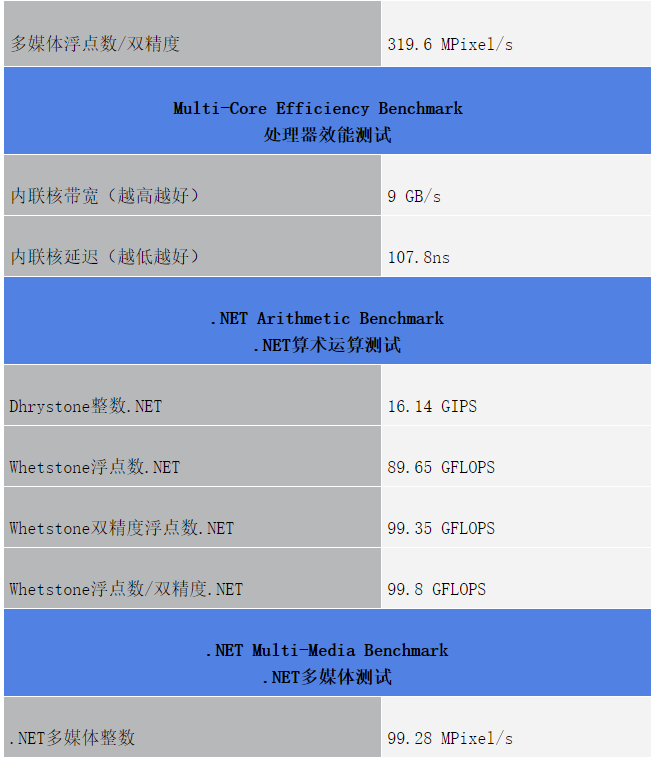

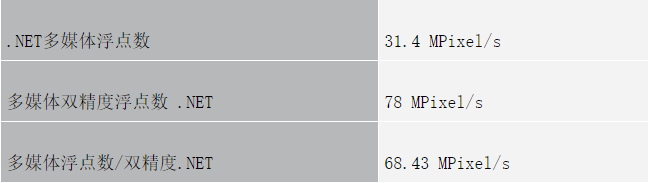

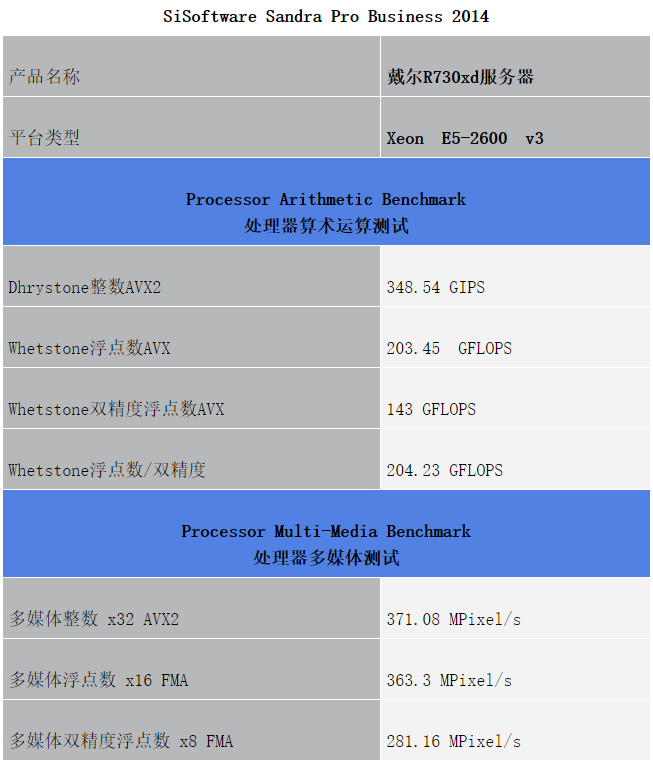

SiSoftware Sandra 2014处理器性能测试

SiSoftware Sandra软件我们常用的处理器计算性能测试软件。在至强E3新出现的时候，我们将这款软件升级到了2011版本。而如今，这款软件最新的版本是2014,也只有此版本可以更好的支持至强处理器。虽然是Lite版本，但是对于我们的测试来说并无大碍。

Iometer磁盘子系统性能测试

Iometer是Windows系统下对存储子系统的读写性能进行测试的软件。可以显示磁盘系统的最大IO能力、磁盘系统的最大吞吐量、CPU使用率、错误信息等。用户可以通过设置不同的测试的参数，有存取类型（如sequential ,random）、读写块大小（如64K、256K），队列深度等，来模拟实际应用的读写环境进行测试。

▲I/O数据介绍

▲吞吐量数据介绍

从上面两张曲线图中我们可以清楚地看到，戴尔PowerEdge R730xd的I/O读写能力平均稳点在9万上下，峰值可达到148161.7Iops；在吞吐量方面，R730xd的读写吞吐量的峰值可达1340.25MBps。

戴尔R730xd服务器评测总结

戴尔在第十二代服务器时推出了被称为“存储服务器”的R720xd，存储容量远超过一般的机架服务器，而在13G中，R730xd更进一步，显然这也是戴尔新一代服务器设计思路的最主要体现，不仅提供可热插拔的Express Flash，支持高性能RAID和双RAID分区，提供服务器内的存储分层能力，可连接FluidCache for DAS或SAN，大幅度提高了本地存储容量之外，1.8英寸的SSD也被首次引入。

R730xd更像是采用了至强E5v3的存储系统，特别是在戴尔“服务器应当支持软件定义存储”的论调下，R730xd体现了“Compatibility with software defined storage （SDS） solutions”的设计思路，可以完善支持包括Microsoft Storage Spaces,VMware Virtual SAN（vSAN）及OpenStack Ceph在内的系统软件。

此外，戴尔还引入实时服务器性能监测和SAS存储健康监测，且无需针对服务器性能监测的软件代理，并且SDS解决方案的实时健康监测比软件代理更加可靠。

从13G来看，让服务器与存储更加贴近，甚至让服务器成为“一种存储”的思路是能够符合不少用户的需求，集成系统的火爆证明了并非集成的就是封闭的、高成本的，用户需要服务器“跨界”而不是仍然固守在计算上，从某种程度上来说，R730xd就是戴尔在融合集成系统上的又一次创新。
