第一次走进数据中心，哪个地方让你很意外？

打小时候起，我就对IT感兴趣，每每看到数据中心的照片，总是心神向往……

身着白色衬衫，打着领带，一股精英范儿的运维人员，在那一尘不染，干净敞亮的机房里工作，周围摆放着一台台整齐有序的机柜，那是怎样一个高大上的地方……

是这样▼

还有这样▼

然而，当我参加工作，终于有机会踏入数据中心机房之后，却发现，嗯……怎么和想象中的不一样，感觉哪里不对……

为什么里面的噪音这么大……这么大……

其实，这才是数据中心的真实样貌，现在大部分数据中心都采用风冷降温，一个风扇的转动能让你毫无察觉，但成百上千个风扇一起，转动所发出的声音就不容小觑了。而且除了风扇，还有地面的空调乃至硬盘的转动也都会发出声音，所以整个数据中心的声音就相当恐怖了。

而且，降噪这个活绝非易事，你想给每个机柜封闭起来以降低噪音？那么散热效率一定大打折扣，而且每次新一代组件问世，几乎都需要消耗更高的功率才能驱动那些新功能，何况有些用户宁愿以噪音换性能。

当然不是，戴尔易安信的声学工程师们意识到，在一些永久存在或临时出现的独特使用环境中，客户对噪音水平会更为敏感，因此在新推出的PowerEdge MX7000上设计了三种降噪的备选方案，使其既能在符合标准的噪音水平下提供高性能，又可平衡性能与噪音关系，照顾到敏感型环境的需要，两全其美~

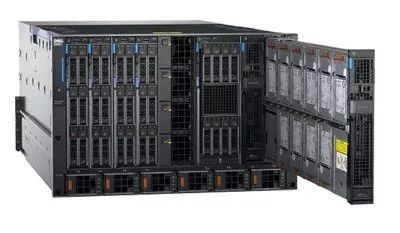

▲▲▲点击图片了解PowerEdge模块化基础架构内容

从以下三方面着手，可有效降低MX7000噪音，达到戴尔易安信对标准的无人值守型模块化数据中心产品制定的各项标准▼：

⊗注：对于办公区域或综合使用区域，如未从下上三方面着手采取措施，便不适合部署MX7000。

要想最有效地降低运行噪音，在购买时就该开始考虑配置问题。

由于MX7000系统支持的工作负载和应用程序十分广泛，所以很难提供具体的配置建议。但是，大家可以参考下面的指导原则权衡利弊，从而为具体的使用环境选择最优的系统配置。

❶ 通常来说，托架上的风扇（后部风扇模块）是系统中噪音最大的组件，因此，降低各个托架的总功耗是降低噪音的最有效方法。

而关于降低托架功耗，选择功率较低的组件（特别是CPU）、尽量减少DIMM数量，都是行之有效的手段。

❷ 对于计算托架配置（MX740c和MX840c），CPU的散热设计功率(TDP)决定着多数工作负载对托架的散热要求。因此，应在满足工作负载要求的前提下选择TDP最低的配置。

并且要尽可能选择通用处理器，而非核数较少或在频率方面进行了优化的处理器型号，因为这样可以降低产生的噪音。这一点PowerEdge MX740c和MX840c就做得很好，它们分别采用多达2个、4个的28核英特尔®至强®可扩展处理器，提供了优秀的工作负载优化性能和先进的可靠性。

❸ 对于IOM-A/B选项，10 GbT和25 GbE直通模块、连接结构扩展(MX7116n)模块和交换模块(MX5108n)可以带来更好的降噪体验。

而连接结构交换引擎(MX9116n)需要更高的风扇转速才能有效散热，因此可能会减弱降噪效果。

❹ 对于IOM-C选项，相比光纤通道模块(MXG610s)，SAS存储IOM (MX5000s)需要的风扇转速更低。

❺ 当托架或模块插槽为空时，必须安装空槽保护挡板，这样才能高效散热，避免风扇转速加快。

下表列出了专为特定工作负载设计的三种配置方案，适合部署在有人值守的数据中心环境中。

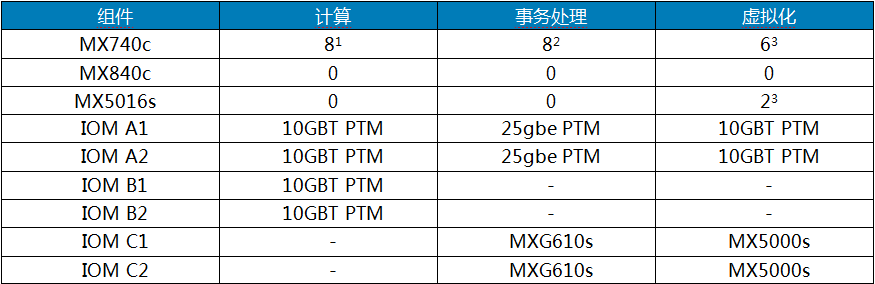

▲表1：适合在有人值守的数据中心空间内部署的精选配置方案

① 用于进行计算处理的MX740c托架配置2个145W CPU、12个32GB DIMM、4个1.6TB NVME固态硬盘、2个25Gb夹层卡以及1个H740 PERC。

② 用于事务处理的MX740c托架配置2个135W CPU、12个32GB DIMM、6个1.6TB 12Gb/s SAS固态硬盘、2个25Gb夹层卡、1个光纤通道MMZ以及2个M.2驱动器。

③ 用于虚拟化的MX740c配置2个135W CPU、12个32GB DIMM、6个1.6TB NVME固态硬盘、2个25Gb夹层卡以及1个H745P PERC。MX5016s配置16个1.6TB SAS固态硬盘。

在某些MX7000部署情况下，对噪音的敏感性可能取决于具体环境，并且/或者只是临时敏感而已。针对这类使用环境，戴尔易安信开发了一种软件型解决方案，供客户根据需要加以启用：

噪音上限(Sound Cap)是一种自定义的散热配置文件，在MX740c和MX840c托架的BIOS和iDRAC GUI中提供。

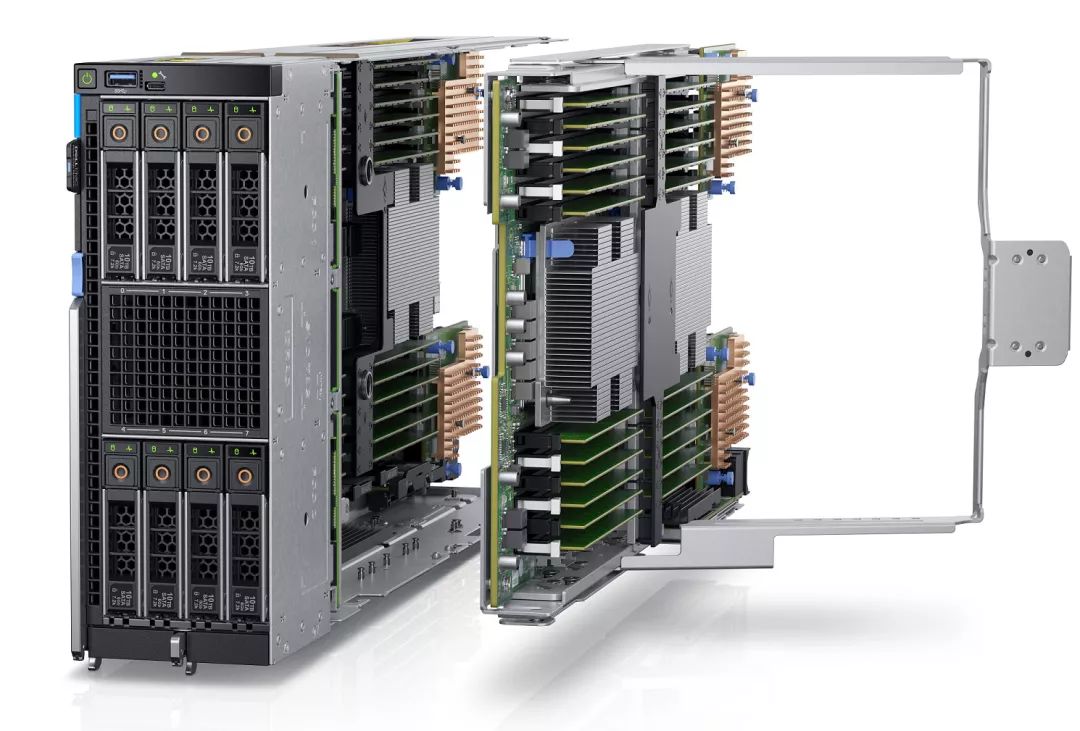

▲▲▲点击图片了解戴尔易安信PowerEdge MX840c

噪音上限功能以百分比的形式对CPU设定功率上限，来限制产生的噪音水平，因此，这种降噪方式会在一定程度上牺牲系统性能。

目前，只有在MX7000机箱内安装的每个计算托架中全部手动启用噪音上限功能，才能取得最佳降噪效果，启用或禁用噪音上限时，需要重启托架。

关于启用噪音上限，目前只有在托架的iDRAC界面中操作或通过托架启动期间的BIOS选项这两种形式，而无法以MSM启用。

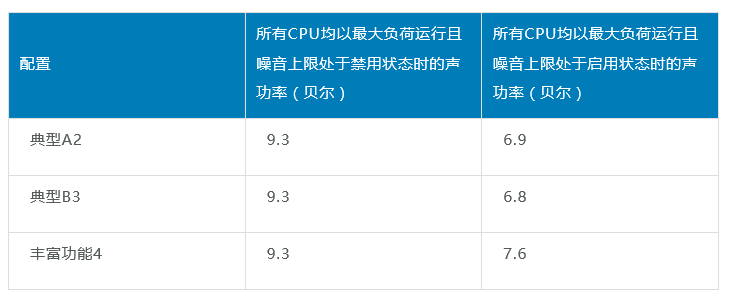

▲表2：当所有CPU均以最大功率运行时，PowerEdge MX7000机箱的典型配置和丰富功能配置对声功率1的影响

注1： 此表中的声功率值代表的是在开发过程中采集到的工程测量数据，并非官方宣称的MX7000声功率测量数据。

注2： 典型A配置包含4个MX740c托架、2个MX840c托架、4个MX5108n IOM和2个MXG610 IOM。MX740c托架配置2个140 W TDP CPU、12个32 GB DIMM、6个1.6 TB SAS固态硬盘、2个25 Gb夹层卡、1个光纤通道MMZ。H740+ PERC。MX840c托架配置4个165 W TDP CPU、48个16 GB DIMM、6个1.6 TB NVME硬盘、2个25 Gb夹层卡、1个光纤通道MMZ。

注3： 典型B配置包含6个MX740c托架、4个MX5108n IOM和2个MXG610 IOM。MX740c托架配置2个140 W TDP CPU、12个32 GB DIMM、6个1.6 TB SAS固态硬盘、2个25 Gb夹层卡、1个光纤通道MMZ。H740+ PERC。

注4： 丰富功能型配置包含6个MX740c托架、2个MX5016s托架、2个MX9116n IOM、2个MX7116n IOM以及2个MX5000s SAS交换机。MX740c托架配置2个165W TDP CPU、24个32 GB DIMM、6个1.6 TB NVME硬盘、2个25 Gb夹层卡、H745p PERC。MX5016s托架配置16个1.6 TB SAS固态硬盘。

模块化系统可能会产生较高的噪音。

机架式模块化系统（如PowerEdge刀片式机箱和PowerEdge FX2）的供电、密集部署和扩展，都需要强大的散热功能，这一般会产生比传统机架式服务器更多的声学能量。

通常，选择模块化平台的可扩展性和灵活性的客户会牺牲对噪声的敏感度，并且在减轻与这些产品相关的噪声方面几乎没有选择空间。

在第14代PowerEdge服务器上，戴尔易安信开始关注这种声学上的挑战，并与IT专业人士组成审核小组，共同为客户开发多种解决方案，以降低模块化系统的噪声影响，其中一个解决方案是MX7000的吸音挡板。

吸音挡板是一个可选的、易于安装的附件，可直接安装在风扇后面的MX7000机箱后端。安装后，挡板可改善后部风扇的声学输出，并使直接吹到机箱后面工作人员身上的气流扩散开来。

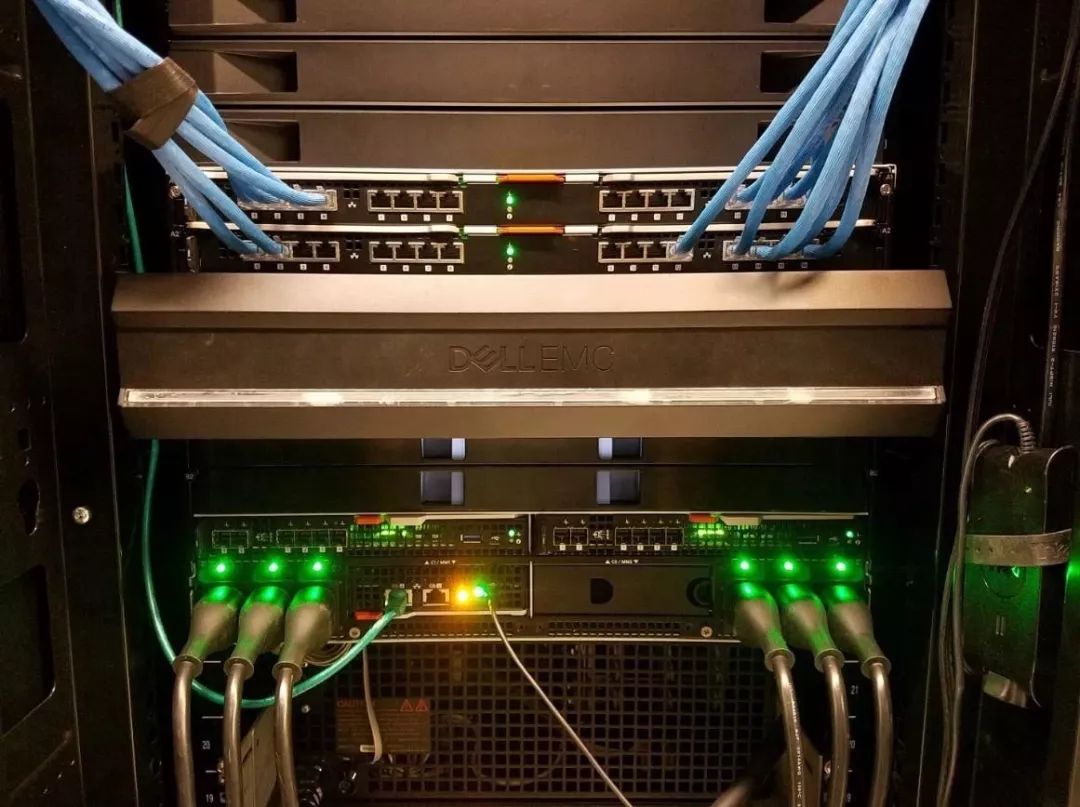

MX7000吸音挡板安装在MX7000机箱的后部

这种声学挡板专为噪声敏感部署而设计，适合需要临时或永久缓解噪音的客户使用。

据接受调查的IT专业人士称，吸音挡板能将音质改善为“一种白噪声”，并且通过消除较高的频率“消除了尖锐的音调”，最重要的是，当挡板与iDRAC中的Sound Cap配置文件一起部署时，噪音水平通常会保持得足够低，便于管理人员在机箱的一米范围内进行通话。

此外，MX7000吸音挡板的安装非常简单：

不过，关于MX7000吸音挡板也有一些注意事项▼：

➣虽然MX7000吸音挡板的几何形状经过优化，可最大程度地降低对后风扇冷却能力的影响，但不建议在配置有CPU（TDP规格大于140W2，环境温度高于35°）的系统中使用，因为在这些情况下，系统性能可能会受到影响。

此外，隔音板不是电缆管理工具，不能支撑电缆的重量。因此不要在挡板上铺设电缆或将电缆固定在挡板上。

在产品开发期间，MX7000吸音挡板和噪音上限功能经过了反复的易用性研究测试，26名IT专业人士就自己模拟MX7000工作负载下使用这两个功能的体验提出了宝贵的见解，并提供了他们可以接受的性能降低程度。

据他们反映，仅使用吸音挡板就能有效降低某些刺耳的声音，甚至在CPU利用率达到100%的情况下也是如此。

吸音挡板易用性测试的结果十分喜人，以平均为“A”的好成绩达到了最高级别。

IT专业人士纷纷表示，由于屏蔽了刺耳的声音，MX7000机箱运行时给周围环境带来的噪音达到了可以接受的水平。

由此看来，在某些工作环境中，将噪音上限功能与吸音挡板搭配使用，以牺牲一定的性能为代价而带来降噪效果的做法是值得的。

此外，在一些特别的工作环境中，如果员工必须在噪音很大的刀片式服务器周围工作时，可以管理对等通信，以有效控制员工因噪音而感到的不适。

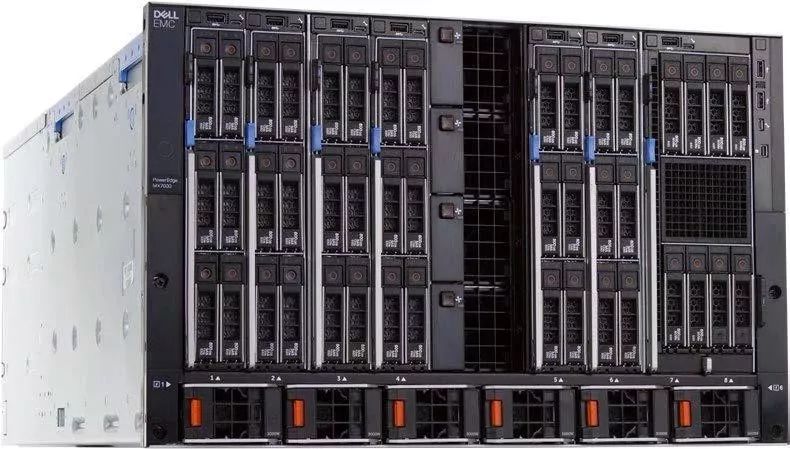

新推出的PowerEdge MX7000机箱是一款用途广泛的高密度模块化基础架构，对于在无人值守的数据中心进行的绝大多数MX7000部署，其噪音水平能够达到客户的期望水平。

如果客户要在对噪音水平有严苛要求的区域部署MX7000，可以从配置的选择、软件设置、降噪硬件这三方面着手来降低PowerEdge MX7000运行时产生的噪音。
