几轮PK帮你优选“真四路”！

对于E5和E7的定位区别，我想不少朋友已经不陌生了，下面我先简单总结一下。

按照以往的习惯，Intel Xeon E7平台及其之前一代的Xeon 7500系列都是针对关键业务服务器，定位于U2L（UNIX to Linux）一类的需求。其特点是从Itanium（安腾）小型机平台移植过来一系列R.A.S.（可靠性、可用性和可服务性）特性，按照x86架构中的最高标准来设计。这些年来小型机市场的不断萎缩，可以说也是拜Xeon E7的不断发展壮大所赐。

相比之下，Xeon E5-4600系列则定位于高密度高性价比四路服务器。延续了E5处理器平台的两个QPI架构，相比E5-2600系列能够支持多一倍的CPU和内存。其特点是低能耗、低延迟的内存访问，很适合高密度的部署。

至于具体行业应用，我给个不见得覆盖全的评价：Xeon E5和E7两个四路服务器平台，性能方面并无绝对优劣，不过传统行业的关键业务和数据中心的核心节点，特别是替代小型机时采用Xeon E7平台较多。而互联网、电商等新型行业和对性价比机架利用率要求较高的企业比较喜欢Xeon E5-4600，因为他们在能耗和系统整体的拥有成本比较看重，对单一设备可靠性和扩展能力的需求相对低些，所以青睐性价比较高还可节省机架空间的四路E5平台。还有一种，就是像SAP HANA这样的内存计算应用，Xeon E7的内存容量支持要优于E5。

我们知道，目前最新一代的Xeon E5/E7处理器是v4，上图引用的E7 v3正好也能包含我想要讨论的几个要点。

首先是特性，这方面E7更新的同时E5通常也会有，所以被排除了。性能的情况有些不同，因为我们需要从单一CPU本身的性能和系统性能两个角度来看，还会受到一些外部规格影响。内存容量也是如此，因为市场上有不少服务器都没有按照Intel推荐的最大规格来设计。

可靠性方面，Xeon E7平台上的Intel Run Sure Technology引入了eMCA GEN 1、MCA RECOVERY EXECUTION PATH、MCA IO、PCIe LIVE ERROR RECOVERY这些新技术，先进的RAS 特性已经达到70 多个。总之就是从内存运行、PCIe、QPI互连等方面减少出错和提高诊断能力。而我们也知道，硬件可靠性除了CPU、芯片组这些核心技术之外，还与服务器系统设计和主板等方面的用料做工密不可分。这就是以往各厂商普遍把Xeon E7按最高标准做成旗舰平台的原因。

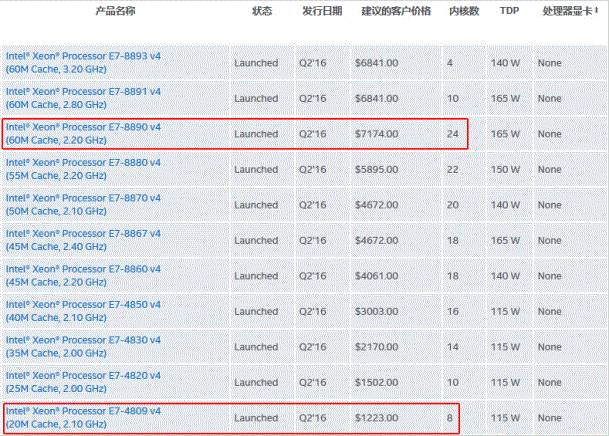

Intel Xeon Processor E7 v4产品家族

我从Intel网站截这2个图（2016年11月8日），是为了从宏观上对比一下Xeon E7和E5-4600系列的规格和价格水平。上面选了2个代表型号——指导价最高也是核心数最多的E7-8890 v4（24核），2.2GHz，60MB L3 Cache；以及最便宜的E7-4809 v4（8核），2.1GHz，20MB三级缓存。

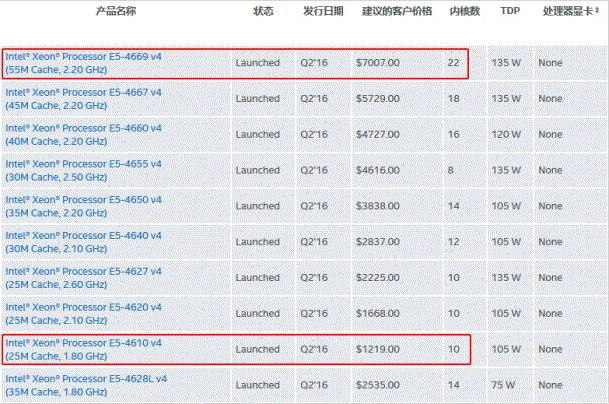

Intel Xeon Processor E5-4600 v4产品家族

我们看到，在这个表格中顶级的Xeon E5-4669 v4具备22个核心，2.2GHz和55MB L3 Cache，规格方面与E7-8890 v4非常接近，价格也相当接近。而最便宜的Xeon E5-4610 v4具备10个核心，1.8GHz和25MB L3 Cache，加上比它高一档的Xeon E5-4620 v4，规格和价格也与低端Xeon E7处于同一水平（Intel公布的实际性能也是相当，甚至E5平台还有少许优势）。

这个比较能说明什么呢？既然E5和E7本身的定位不同、且规格设计以及性能方面旗鼓相当，Intel不见得把Xeon E7 CPU卖得比E5-4600贵，更多的价值还要针对不同需求通过服务器的设计最大化。

四路Intel Xeon E7内存、QPI连接示意图

由于如今的CPU早已集成了内存控制器，对内存的支持程度（特别是DIMM插槽）每家服务器厂商在设计时就存在固定的上限。目前新一代的Xeon E7每颗支持连接4个SMI内存缓冲芯片，每个SMI提供2个内存通道，每个通道支持3根内存条一共6个DIMM插槽。

这样一颗E7 CPU就具备8个内存通道，24 DIMM插槽，这也相当于两路的Xeon E5-2600系列服务器的最大支持能力。而4颗Xeon E7总计96个内存槽，如果插满64GB内存已经达到单机6TB的容量，甚至最新的单条128GB DDR 4出现后内存扩展能力更加惊人。

CPU整合内存控制器的设计好处不少，但有一点需要注意的就是四路服务器的架构实际是一个NUMA架构，CPU访问不同位置的内存时并非对称的。每颗CPU都是访问自己控制的内存时性能最好，如果跨CPU访问就要通过QPI。上图中的蓝色连线表示CPU之间的QPI互连。每颗Xeon E7对外提供3条QPI，到另外3颗CPU都只需要“1跳”，算是延迟最低的设计了。

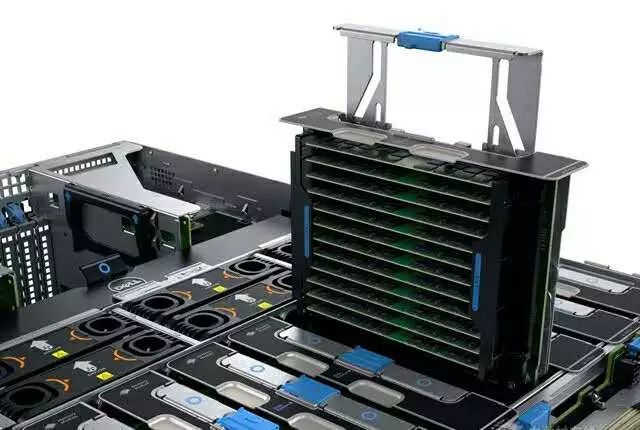

Dell PowerEdge R930内存扩展板

上图以支持Xeon E7的Dell R930服务器内存板举例说明。它的设计相当紧凑，2颗SMI芯片放在了PCB的背面（每个Xeon E7 CPU对应2块内存板），通过热管和整个金属底板辅助散热。

在这张照片里，12个DIMM槽中安装了4条内存，每通道剩余的2个插槽也固定了dummy以保证散热气流等。

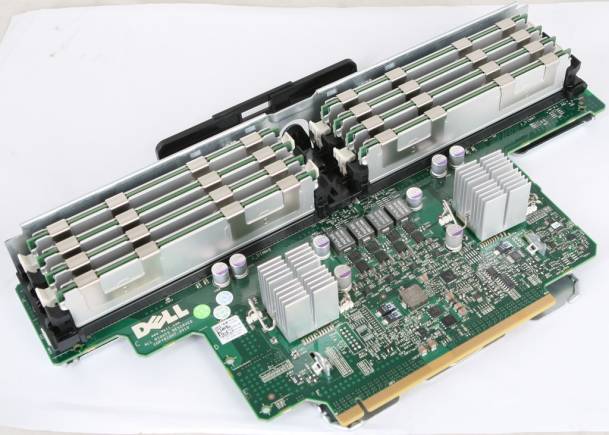

Dell PowerEdge R910内存扩展板

对比一下早年的R910服务器，虽然前面一张照片的质量有限，但内行朋友们应该不难看出R930内存板在密度设计和连接器用料上的改进。

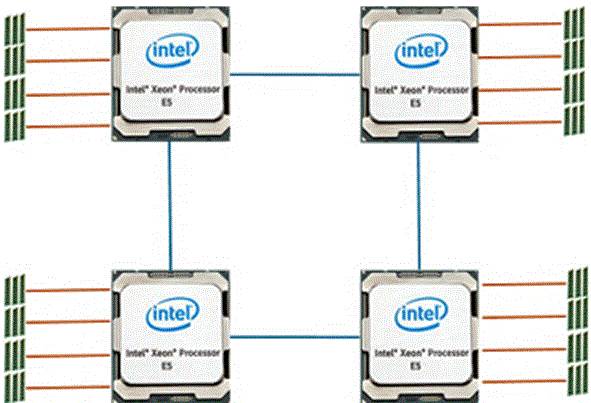

四路Intel Xeon E5-4600内存、QPI连接示意图

如上图，Xeon E5-4600与E7的区别很容易看出来。首先，E5-4600 CPU的内存控制器没有设计SMI，就是每CPU 4通道最多12个插槽，整体系统内存支持只有Xeon E7的一半。当然，内存访问无需通过SMI进行，CPU访问其直接连接的内存时延迟也会降低。

此外，每颗Xeon E5提供的QPI数量也减少了一条，用于四路平台时通常是按照上面这种连接，包括内存访问在内的CPU插槽间通信效率不如Xeon E7。比如位于对角上的CPU互相访问就需要“2跳”，延时因此而上升。

比如下图是某厂商的E7平台四路服务器架构：

这种架构简化了：每颗CPU只配备2颗SMI内存缓冲芯片，这样就把内存支持数量/容量和带宽性能都降低了一半。好处是可以降低成本，内存条可以直接插服务器主板上而不再需要内存板了。

不过问题也来了，这种配置下内存容量的支持就与Xeon E5-4600没有区别，而性能可能还会差一些，虽然都是每CPU 4通道。要知道当初引入SMI提高内存数量也不是没有代价的——数据路径中多一颗buffer芯片就会增加一点延时。

对于上述Xeon E7平台，除了标称那些R.A.S.特性之外，还有一点E7重要的特征：3条QPI。然而，经过业内技术专家分析，Xeon E7服务器还有更进一步的“缩水”空间，比如下图的某厂商E7平台四路服务器设计架构：

在看到机器之前，我们也没想到还能这样做。有一款服务器在上述简化基础上再补上2刀，首先每个内存通道只放2个DIMM插槽，这样一颗CPU只支持8条内存，还不如四路Xeon E5-4600。

更进一步的是，该平台每颗Xeon E7 CPU提供的3条QPI连接有可能只使用了2条，如此拓扑方式就降低到Xeon E5-4600的水平了。在配置同级别CPU的情况下，可以预见这种架构的性能是无法与E5-4600架构相比的。如果是这样，如果是这样，选择一个标准E5-4600平台的四路服务器可能在性价比上比选这种缩水的E7平台更好。

至于设计上的考虑，我只能理解是为了降低主板PCB布线难度和缩小面积以便最大程度降低成本。问题是，缩水到该程度的Xeon E7，其真实可靠性表现还会优于Xeon E5吗？

与普遍采用4U机箱的Xeon E7服务器相比，四路Xeon E5-4600可以轻松做到2U机架式的高度，上图中的Dell PowerEdge R830就是一款中规中矩（没有缩水）的产品。

换个思路，我觉得在招标条款中限定服务器内存槽数量等参数，有更多的积极意义了。即使用户不需要用到满配的内存容量，有些情况下也可以避免买到减配、性能等方面打折扣的产品。

最后，我再简单列出一些性能对比数字，供大家参考。

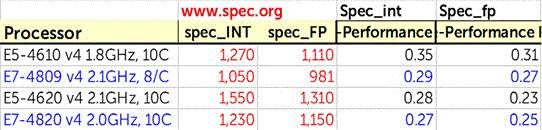

上表比较了几款规格接近的Xeon E7和E5-4600系列CPU，运行SPEC CPU2006整数和浮点基准测试的成绩。我们看到在多线程测试中，1.8GHz 10核的E5-4610 v4比2.1GHz 8核的E7-4809 v4表现要好；另外在同样10核的对比中，2.1GHz的E5-4620 v4也比2.0GHz的E7-4820 v4领先不少。

这部分的结论是，在忽略内存容量、CPU之间通信效率的情况下，E5本身的计算效率不比E7差，甚至还有稍许优势。

那么如果不是简单地看系统的浮点运算和整数运算性能，而是综合地看CPU、内存、IO联动的情况下的性能表现呢？一个典型的场景是ERP。

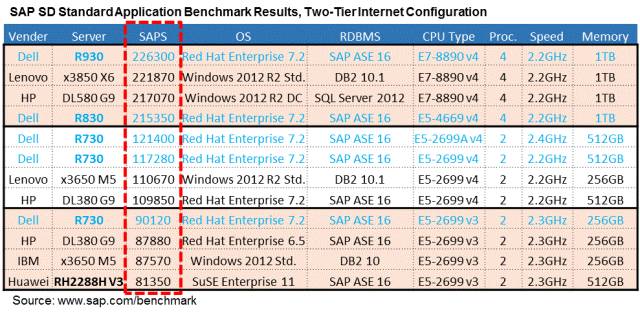

这个表格中的测试数据从SAP网站摘录，对比了SAP SD Standard Application Benchmark的结果，两层Internet配置（简称SD2）。该测试衡量的是ERP软件的处理性能，支持多种操作系统和后端关系型数据库，并不限于SAP ASE，其得分“SAPS”越大越好。

先看四路服务器。同样配置4颗Xeon E7-8890 v4 CPU的三款机器中，Dell PowerEdge R930得分最高，另外两款分别落后2%和4%。我们看到使用E5-4669 v4 CPU的Dell R830只比最接近的4路E7服务器（某国际厂商旗舰机型）落后0.8%。而我们在本文开头曾经介绍过，这两种CPU相差2个核心。

接下来看Xeon E5 v4双路服务器的对比。在同样使用E5-2699 v4 CPU的情况下，Dell R730仍然领先，另外两款分别落后5.6%和6.3%。这里我们也看出该测试对内存容量并不敏感，双路平台配置256GB还是512GB基本没有影响。

之后是上一代Xeon E5 v3双路服务器的对比。在同样使用E5-2699 v3 CPU的情况下，另外三款机型分别落后Dell R730 2.5%、2.8%和9.7%。
