在三环边上的小餐馆，龙哥撸着串自动开始“指点江山”，把市面上各家厂商的2U多节点服务器都给点评了一番，不愧为老司机，车开的多了，感受都要更深刻一些。

“2U4确实省地儿啊，你想想，现在机房有几个不缺空间，不缺电的？机架空间紧张，还没有足够的电，可是IT应用却排着队等着上线，你说说，这CIO该怎么办？上虚拟化、用SDS？说起来都简单！”龙哥左手挥舞着一大把签子比划着：“当你要把几台，几十台机器组成一个集群的时候，就会发现，传统的机架式服务器并不是那么美好，复杂的网络连线，部署没你想的那么快，运维也……”

正好，我顺势把第一个问题抛了出来：“龙哥，在2U的机架空间里，2U4更适合还是2U8更适合呢?”

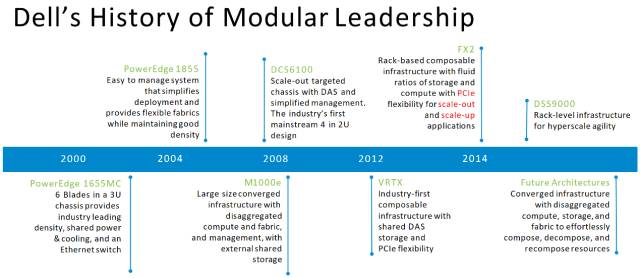

听到这个问题，龙哥放下签子，从手机里翻出一张图，是戴尔模块化服务器的历史演化进程，龙哥直接指着FX2开了腔：“PowerEdge FX2的三个重要特点是支持PCIe灵活分配，既能Scale-out（横向扩展）又能Scale-up（纵向扩展）……这幅图没有表现戴尔FX2在2014年发布之后还有小幅的演进优化，算上之前类似形态的刀片产品，说起来戴尔到现在在这个领域已经有十多年的积累了，肯定比刚跟风涉足2U4领域的厂商更有心得。”

龙哥点评完市场，接着回答我的问题：“如果用户需要的计算密度高，对存储没有太多要求，或者配合外接SAN存储，2U8自然是占优势了；如果用作软件定义存储（SDS），2U4的模式更适合，这样可以为存储留出足够的空间；如果对单一节点的计算性能要求高，2U2的双4路服务器节点也是可以考虑的。你看，和玩乐高堆砌一样，节点就在那里，你需要什么组合、什么形态，FX2从2U8到2U2，完美支持！”

这阵子，老大还一直在追着要SDS市场分析和产品选型建议，可是这SDS市场鱼龙混杂，一时间也理不清头绪，正好抓着龙哥问问：“SDS现在除了商业化的产品，开源的大都基于Ceph环境吧？”

“的确，现在Openstack的流行，带着Ceph已经成为开源SDS的标杆了，不过要想玩儿好Ceph，是件困难的事儿……”龙哥撸完了串，“我最近刚在实验室的FX2上部署了一套Ceph的SDS环境，借助FX2的统一管理平台，可以实现快速部署Ceph环境，哥这就回去让你见识见识！”

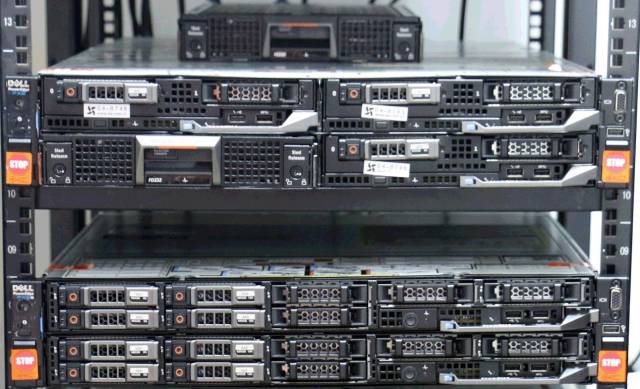

回到实验室，龙哥拉开一个机柜的门，下面这套组合的确让我眼前一亮，我感觉已经清楚怎么在自己的环境中使用FX2了……

老司机开腔了，让我的思绪转回到“如何落地”上：

“这是一套面向高可用的关键业务系统，包括两套FX2节点，上面这套是3台FC630双路计算节点+1台FD332存储节点构成的全闪存储池+HDD存储池的SDS环境，运行的就是你刚才问的Ceph。下面的很清楚——两台FC830四路计算计算节点构成的双机高可用（HA）计算平台。”

接着龙哥开始为在FX2上搭建一套基于Ceph的Server SAN分布式存储系统做准备。“当然了，社区版的Ceph连界面都没有，不能称为产品。我这里用的是XSKY的X-EBS，XSKY（星辰天合）与戴尔同属未来就绪企业云联盟（Future Ready Enterprise Cloud Organization，FRECO）的成员，我去他们的研发机房看过，大量使用戴尔服务器，相应的优化工作肯定没问题——你知道SDS与硬件的紧密集成还是很重要的……”

龙哥给我看了这套配置：2U4节点的FX2中使用3个FC630计算节点，和一个FD332存储节点（分配给两台FC630上，形成HDD存储池）；每个FC630分配至少两个PCIe扩展槽，分别安装双端口万兆网卡和PCIe NVMe SSD（形成的SSD存储池）。

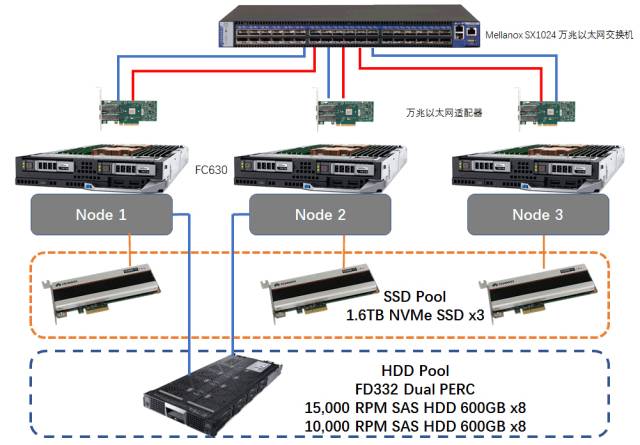

整个Server SAN架构

 “理论上，使用FX2的网络模块FN IO就可以构建一套Server SAN，但这台FX2上配置的是较老的千兆模块，对于多副本数据保护机制的Server SAN来说，使用万兆网络更有利于性能发挥，所以添加一台Mellanox（迈络思）的万兆交换机来连接FX2的各个节点。”龙哥依然坚守着对架构的“完美理想”。

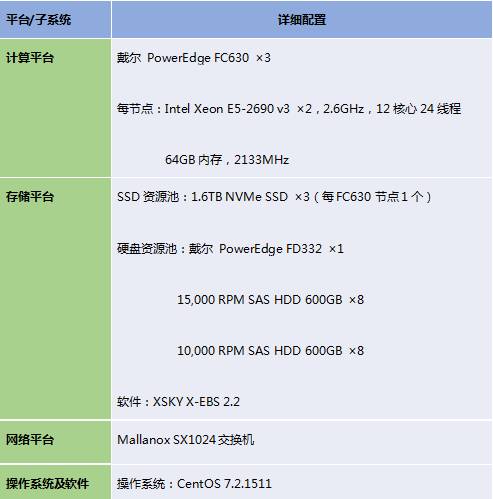

FX2详细的配置，纯干货放送！

整理这套FX2的具体配置，突然想到一个问题：FD332里面的硬盘怎么分配？

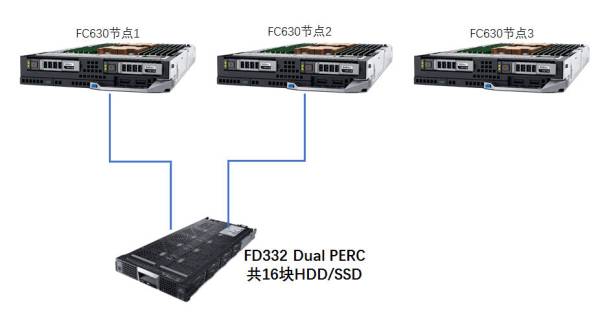

设置存储资源池的第一个小目标：把FD332上的16个2.5英寸SAS硬盘分配给2个FC630节点

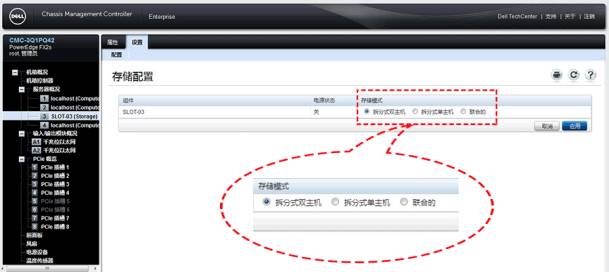

抬头一看，龙哥早就进入了FX2的CMC（Chassis Management Controller）管理界面。“存储模式”下面有三个选项：拆分式双主机、拆分式单主机、联合的，这都什么意思？

龙哥反问：你知道FD332是什么吗？

不就是JBOD吗？Just a Bunch of Disks，就是把一堆硬盘连在一起，供主机访问，自身没什么智能。

龙哥说：“FD332是JBOD，是叫着方便。实际上，它可不仅仅是JBOD——你听说过Dual PERC吗？”

PERC我知道，是戴尔PowerEdge RAID Controller的缩写，戴尔服务器里面全有这个组件，还有不同的型号可选。至于Dual PERC……是两个RAID控制器？

“没错！FD332支持两个RAID控制器。当然，你也可以不启用Dual PERC的RAID功能，只是把它们当成两个普通的SAS HBA使用——这对不希望底层硬件启用RAID功能的SDS软件来说，是很重要的。”

FD332后部的两个RAID控制器——Dual PERC，基于两个LSI（已被Avago收购）的SAS控制芯片，支持RAID功能。

 “那么，FD332为什么要……”

“支持Dual PERC？就是为了拆分啊！”龙哥继续解释。

原来，FD332上面的16个2.5英寸SAS/SATA硬盘或SSD，既可以全部分给一个计算节点（如FC630/430），也可以对半分给两个计算节点，这时就要用上Dual PERC——各带8个硬盘/SSD，供对应的节点使用。

“这岂不是说，由于FD332自带SAS HBA/RAID功能，计算节点上连这块儿都可以省了？”我有点儿理解龙哥对FX2的浓厚兴趣了。

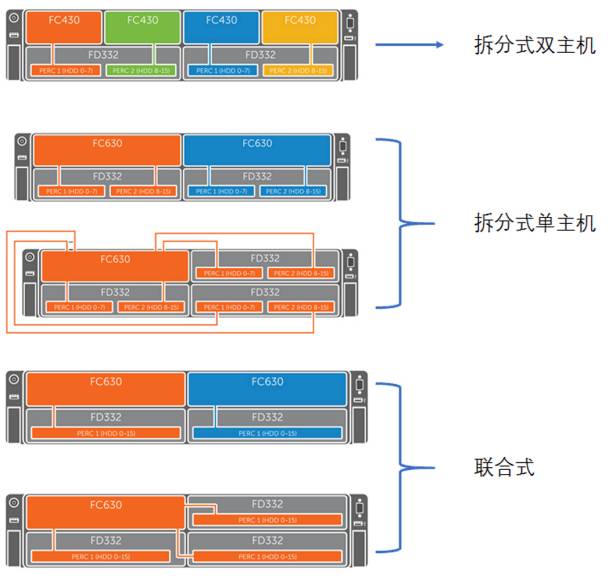

“是啊，要不怎么说FX2的架构设计，把传统的内置存储功能，尽可能的与计算节点解耦了呢，这样才能初步实现存储硬件资源分配的灵活性，也有利于计算节点达到更高的密度。”说着，龙哥已经从他的电脑上调出一幅图来。

“你看，最上面的就是拆分式双主机，16个2.5英寸硬盘拆分给两个PERC，各划分给一个FC430计算节点，这样每个节点都有8个2.5英寸硬盘。就像上午跟你说的，这种4个FC430配2个FD332的组合，最适合做成超融合系统。当然，Dual PERC各连一个FC630也是可以的，就像我们现在的配置。”

“那拆分式单主机就是一台FD332上的两个PERC都连接在同一个计算节点上？而且这个计算节点还可以连接多个这样的FD332？”

“Absolutely right!”飙英文表明龙哥找到了共鸣。“16个硬盘还是拆分给两个PERC，但都划拨给同一个计算节点，这在FD332里面大量使用SSD的时候，是很有必要的，可以保证计算节点获得较高的性能，而不仅是容量。”

“联合式是不是就是更注重容量的方案？和拆分式单主机一样，也是每台FD332的全部16个2.5英寸硬盘都划给一个计算节点，也允许多台FD332连到同一个计算节点。区别在于FD332只启用一个PERC，而不是拆分给两个PERC，所以出口带宽仅为拆分式单主机的一半。如果FD332里面装的都是SSD，这个PERC可能成为性能瓶颈。”

“孺子可教啊！都会举一反三了！”一转眼的功夫，龙哥又切换到了成语模式。

“不管是三种模式中的哪一种，FD332上的PERC自身还有一些设置项吧？”

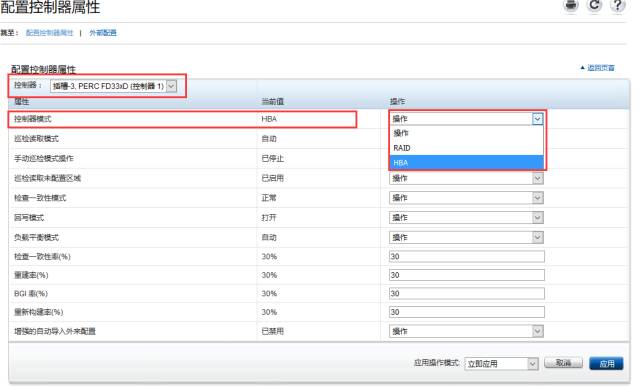

龙哥点头称是，随即转到（已配置FD332的）FC630的iDRAC界面，“这个PERC用起来和计算节点内置的PERC没啥区别，对咱们来说最重要的是这个选项：在面向比较传统的Scale-up（纵向扩展）应用时，我们可以启用PERC的RAID功能，就像是FX2内置的小型磁盘阵列；在面向SDS这种典型Scale-out（横向扩展）的场景时，则需要设置为HBA模式，CPU直通（pass through）访问SAS/SATA硬盘或SSD。”

看我仿佛搞明白了FD332里面的道道， 龙哥又恢复了“一切尽在掌握”的神秘笑容，问道：“你猜，FD332与FC630之间是通过什么协议连接起来的？ ”

“这有什么难的，肯定是SAS啊！”我脱口而出。

“再想想，这个Dual PERC可是在FD332上的哈！”龙哥给出提示。

我一下就悟了：是PCIe！

“没错，是通过PCIe连接的。并且，结合FX2背部的8个PCIe插槽设计来看，FX2的背板核心是PCIe Switch。包括FD332、PCIe插槽以及FN IO网络模块都是通过PCIe Switch与前面的服务器节点连接。正是因为PCIe Switch的存在，所以连接更加灵活，而且也可以实现更多功能。”

都说“内行看门道”，没想到外观看似简单的一个小东西，内部设计却“别有洞天”……既然FD332的连接都可以如此灵活，借助PCIe Switch，PCIe插槽的灵活性也就毋庸置疑了。龙哥接下来的操作证明了这一点。

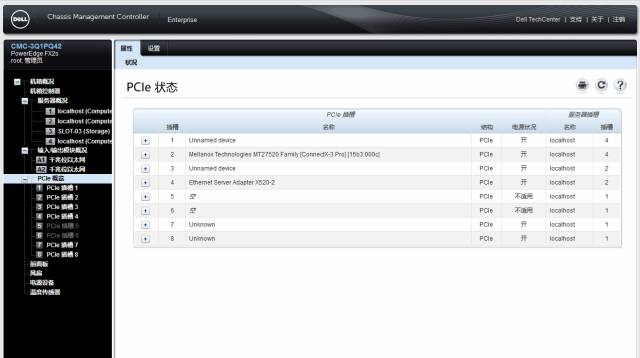

这是FX2当前的PCIe分配模式：

可是，为什么节点1上面会有4个PCIe插槽？

节点3又到哪里去了？这台FX2里明明是有4个半宽节点的啊。

龙哥解释说：FX2后面的8个PCIe插槽，默认分别对应一个四分之一宽插槽位。譬如，8个FC430的配置，每个FC430分到自己对应的1个PCIe插槽；4个FC630的话，每个节点分到2个PCIe插槽，以此类推。当某节点不能拥有PCIe插槽时，譬如我们这个配置里节点3是FD332，不需要也无法接入PCIe设备，它原本对应的2个PCIe插槽，就被FX2自动分配给靠前的节点，也就是节点1。

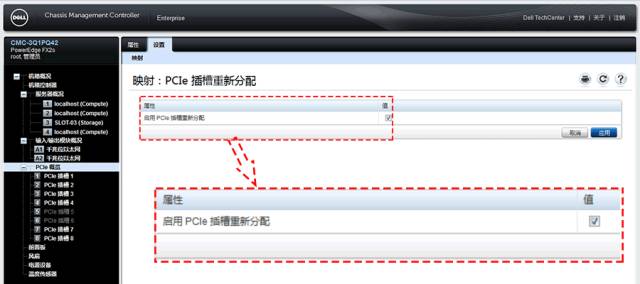

如果我们对这种“将无主的PCIe插槽追加到第一台服务器节点上”的分配方式不满，FX2也提供了另一种选项：在PCIe插槽的“设置”页面，勾选“PCIe重新分配”，FX2就会用另一种规则自动分配PCIe插槽，如下图：

与默认的自动分配方式不同，“PCIe重新分配”希望在有权瓜分PCIe插槽的节点之间尽可能做到平均分配。比如在当前的这台FX2中，其有8个PCIe插槽，无法平均分配到3台FC630服务器上，“PCIe重新分配”的策略是干脆舍弃最后面的服务器节点，将8个PCIe插槽，平均分配到靠前的2台FC630服务器上，每台FC630上会有4个PCIe插槽。

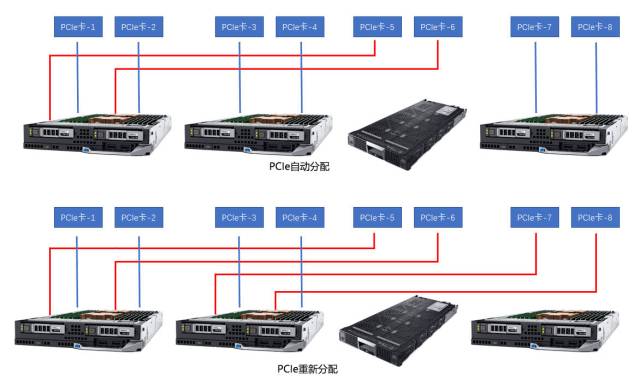

两种不同的分配方式，具体可见下面的逻辑拓扑图：

图上为PCIe默认分配方式，首先满足每个FC630上都有基本的2个PCIe插槽，再将FD332空出的2个PCIe插槽追加给第一个FC630节点；图下为开启“PCIe重新分配”选项，舍弃一个FC630节点，将8个PCIe插槽平均分配到2台FC630上。

由于我们为安装Server SAN准备的SSD资源池，需要在每个FC630上都安装1个PCIe NVMe SSD，最终还是采用了默认的PCIe插槽分配方式。
