MD3860i 在Centos 7下ISCSI和多路径部署文档

设备：MD3860i, R630, S4820T(生产网络), N2024(管理网络)

操作系统：Centos 7

默认管理口的地址：A控192.168.129.101, B 控192.168.129.102.

管理站的地址跟它们设成一段 192.168.129.200

1.创建Volume,　右键单击为使用的容量，选择Create Disk Group

2.出现如下画面, 点Next

3.输入组的名字，选择Manual(手动)打头的选项，然后选择Next（下一步）

4.选择Raid级别，按add按钮把硬盘移到右边，然后点击finish

5.右建单击Raid组下面的未使用容量，选择Create virtual disk(创建虚拟磁盘)

6.输入卷的大小（New virtual disk capacity），输入卷的名字(virtual disk name), virtual Disk I/O characteristics type选择linux，点击finish

1.安装ISCSI软件包：

[root@node1 ~]# yum -y install iscsi*

2.启动ISCSI服务：

[root@node1 ~]# service iscsi start #启动服务

[root@node1 ~]# /etc/init.d/iscsid status  #查询服务是否已经启动iscsid (pid 1537) 正在运行...

[root@node1 ~]# chkconfig iscsid on   #设置服务开机自启

3.发现ISCSI存储：

[root@node1 ~]# iscsiadm -m discovery -t st -p 192.168.8.34（-p后面接MD3860i iscsi的IP地址），如果每个控制器1个iscsi 端口，则输入两遍该命令。

4.输入验证：

输入[root@node1 ~]# tree /var/lib/iscsi/ 验证

/var/lib/iscsi/
|-- ifaces
|-- isns
|-- nodes
| `-- iqn.2013-06.com.tianyun:san1
| `-- 192.168.8.34,3260,1
| `-- default
|-- send_targets
| `-- 192.168.8.34,3260
| |-- iqn.2013-06.com.tianyun:san1,192.168.8.34,3260,1,default -> /var/lib/iscsi/nodes/iqn.2013-06.com.tianyun:san1/192.168.8.34,3260,1
| `-- st_config
|-- slp
`-- static

此时目录下已有信息（黑体加粗的地方为存储的iqn）

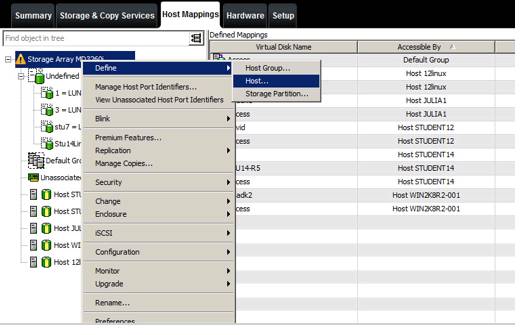

1.在MDSM下的Host Mappings选项卡下，右键单击存储然后选择Define->Host

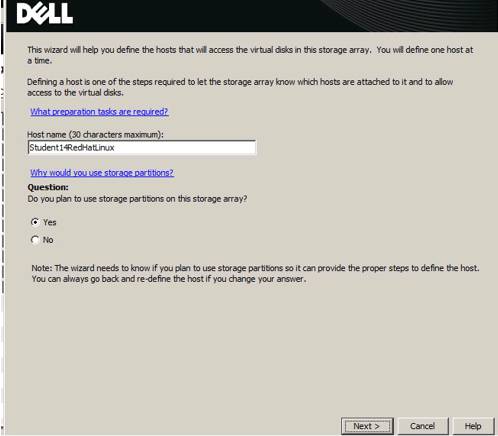

2.写入Linux主机名（Host name）,选择Next

（下一步）

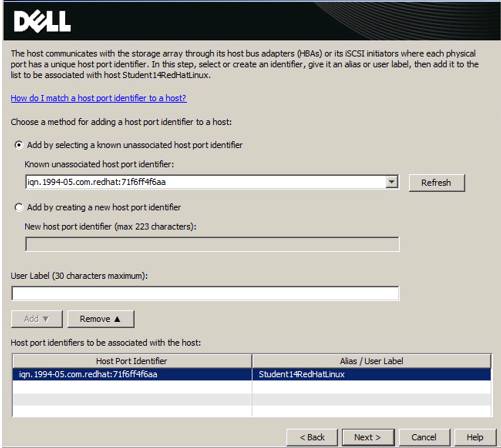

3.如果在Centos下发现iscis设备成功，MDSM会自动认到存储iscsi iqn,选择Add按钮把发现的iscsi iqn添加到下面的框里, 选择Next(下一步)

4.选择Linux(DM-MP),选择Next（下一步）

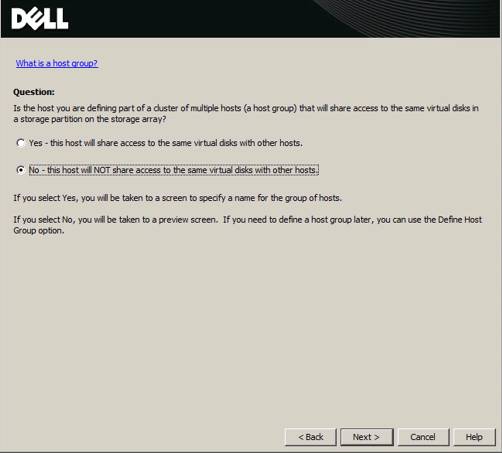

5.最后一步可以选择共享或者非共享模式，选择Next(下一步)

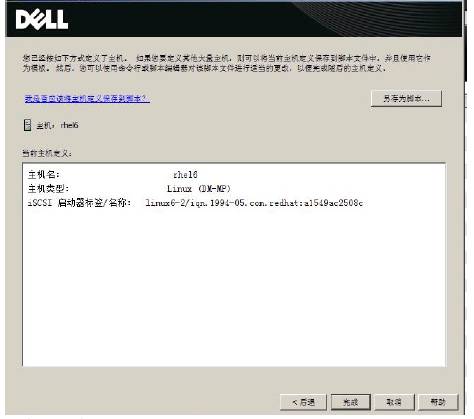

6.选择完成

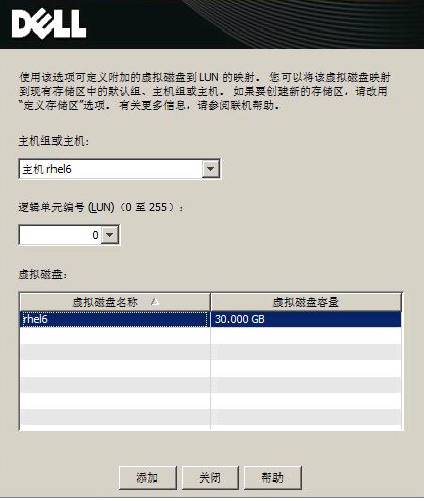

7.选择主机和主机组，输入lun号，选择已经创建好的卷，然后选择添加按钮映将卷映射给主机。

[root@node1 ~]# iscsiadm -m node -T iqn.2013-06.com.tianyun:san1 -p 192.168.8.34 -l
Logging in to [iface: default, target: iqn.2013-06.com.tianyun:san1, portal: 192.168.8.34,3260] (multiple)
Login to [iface: default, target: iqn.2013-06.com.tianyun:san1, portal: 192.168.8.34,3260] successful. （-T后面是存储的iqn号，-p后面是存储控制器的iscsi端口的ip地址）

▌安装多路径软件

[root@localhost ~]# yum install device-mapper device-mapper-multipath

[root@localhost ~]# touch /etc/multipath.conf

[root@localhost ~]# mount –o loop DELL_MDSS_Consolidated_RDVD_6_2_0_2.iso /mnt

（此光盘在http://www.dell.com/support/home

/us/en/04/drivers/DriversDetails?productCode

=powervault-md3820i&driverId=RDM56  下载）

[root@localhost ~]# /mnt/linux/dm/install_dm.sh  #执行脚本，完成自动配置multipath.conf

[root@localhost ~]# service multipathd restart   #重启多路径服务

[root@localhost ~]# Chkconfig multipathd on   #设置多路径服务器开机运行

[root@localhost ~]# multipath –ll  #搜寻多路径设备
mpath0 (1IET_00010001) dm-2 iscsi,storage1
[size=20G][features=0][hwhandler=0][rw]
_ round-robin 0 [prio=0][active]
_ 3:0:0:1 sdb 8:16 [active][ready]
_ 4:0:0:1 sdc 8:32 [active][ready]

[root@localhost ~]# fdisk /dev/mapper/mpath0 #对多路径设备进行分区和格式化，并挂载分区。

最后，如果需要启动过程自动mount,需要配置fstab文件。在编辑fstab时，在Defaults前记得加上参数“_netdev”。
