iDRAC中隐藏的彩蛋

iDRAC（Integrated Dell EMC Remote Access Controller），也就是集成戴尔远程控制卡。iDRAC卡相当于是附加在服务器上的一台小电脑，通过与服务器主板上的管理芯片BMC进行通信，监控与管理服务器的硬件状态信息。它拥有自己的系统和IP地址，与服务器上的OS无关，是管理员进行远程访问和管理的利器。然而也许你并不知道，在iDRAC中隐藏了很多“彩蛋”。

Dell EMC PowerEdge服务器默认使用一个专用的网口来做iDRAC用。是带外管理的方式，所有的iDRAC操作都独立于OS，不影响业务，这也是我们推荐的方式。如果客户因为网络交换机接口数量限制，也可以设置成iDRAC共享主板集成的LOM（LAN On Motherboard）口。

如此iDRAC和OS会在物理上共享同一个网口：

Tips：如果OS IP和iDRAC IP分别在2个不同的网段，则需要在交换机上将对应的端口设置成Trunk，并允许2个VLAN通过。

在iDRAC中启用操作系统至iDRAC直通，选择USB NIC模式，并指定IP地址：

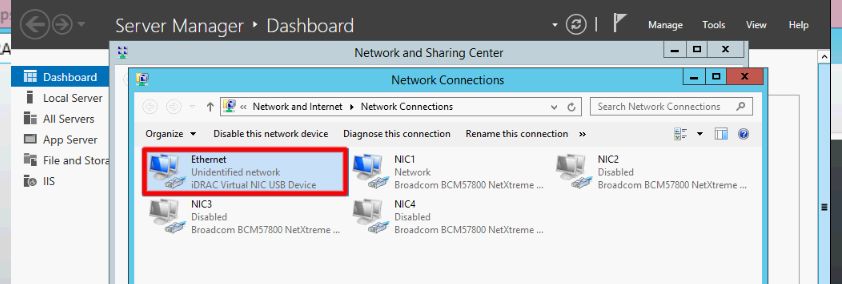

在OS中识别到一个iDRAC Virtual NIC USB Device：

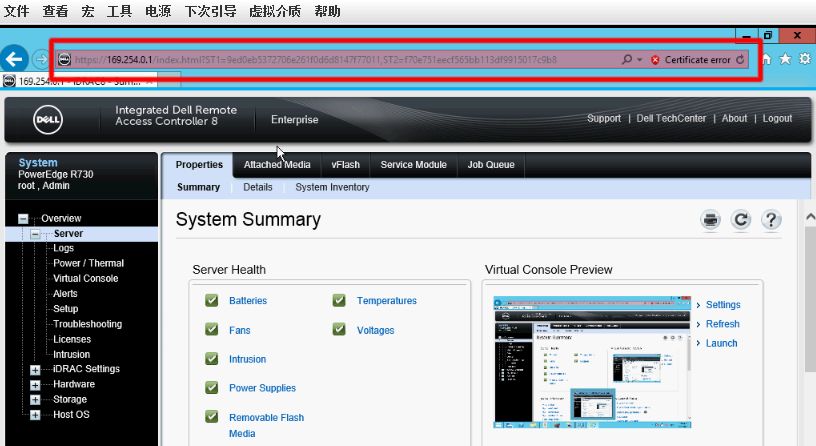

在OS中通过浏览器访问iDRAC：

iDRAC HA分为2种模式，一种是在LOM口之间实现高可用性，另一种是在专用iDRAC口和某个LOM口上实现高可用性。下面分别介绍一下：

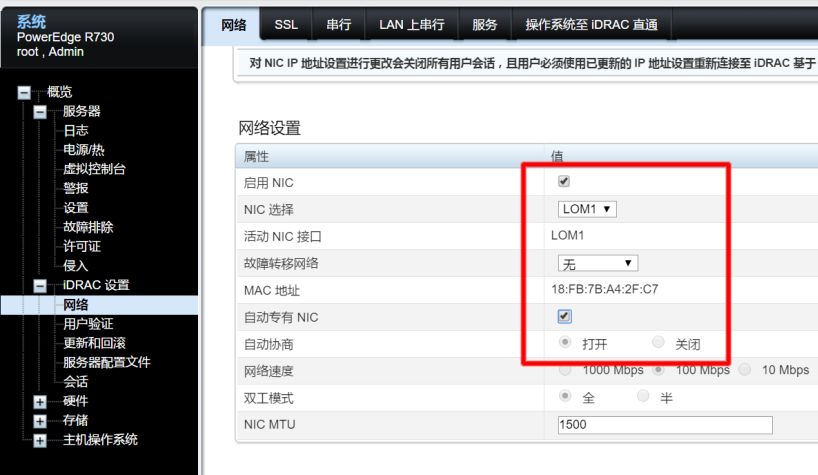

指定iDRAC的NIC为LOM1，并勾选自动专有NIC。这种情况下会优先使用专用IDRAC网口，当专有iDRAC连接发生故障时，会自动切换至LOM1：

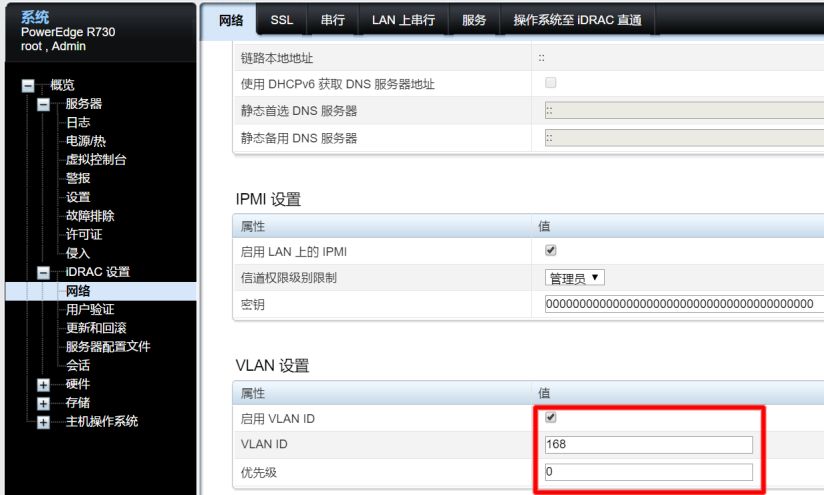

指定VLAN ID：

Tips：需要在交换机上配置对应端口为trunk，并允许相应VLAN通过。

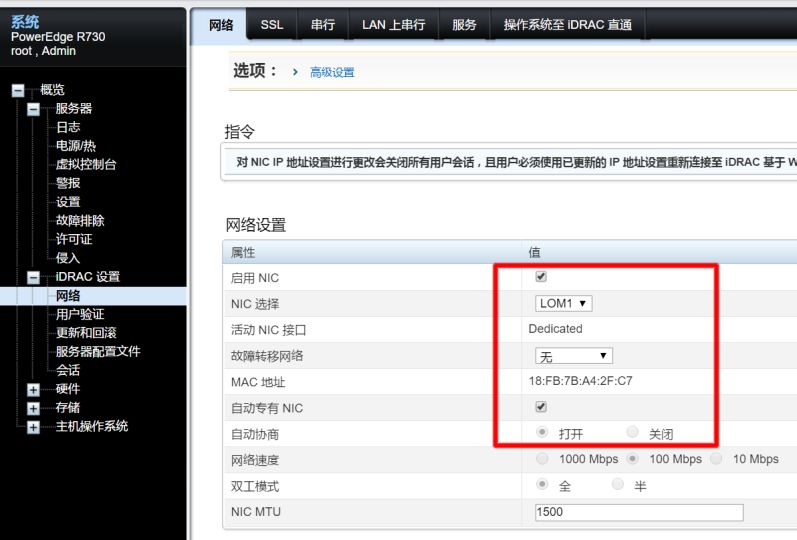

正常情况下，活动NIC接口为“Dedicated”：

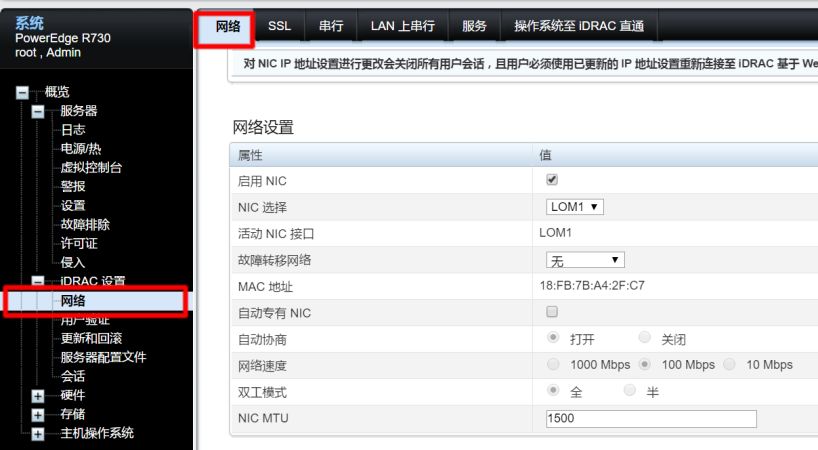

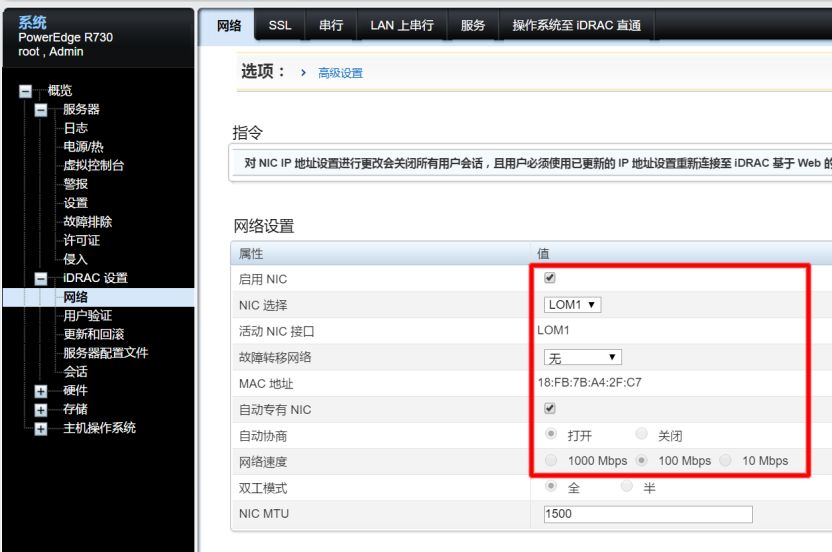

拔掉专用iDRAC的网线后，自动切换至LOM1：

Tips：LOM1对应的交换机端口需设置成Trunk，并允许iDRAC和OS的2个VLAN通过。

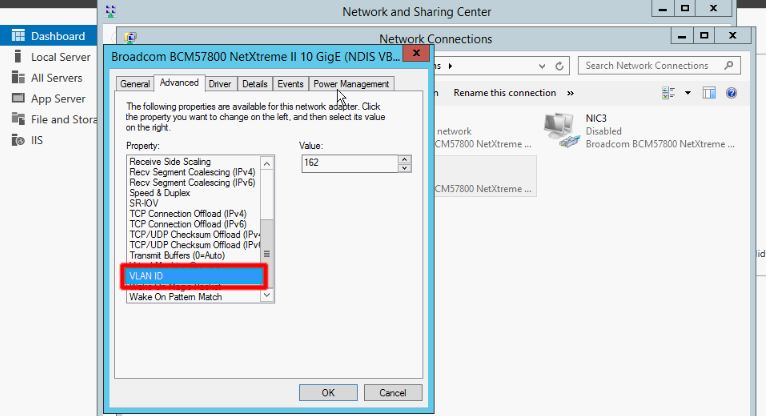

在OS中配置IP时需指定VLAN ID：

iDRACHA配置时根据使用的交换机不同，在交换机上有不同的配置方式。

iDRAC专用网口的连接修复后，会自动恢复到“Dedicated”：

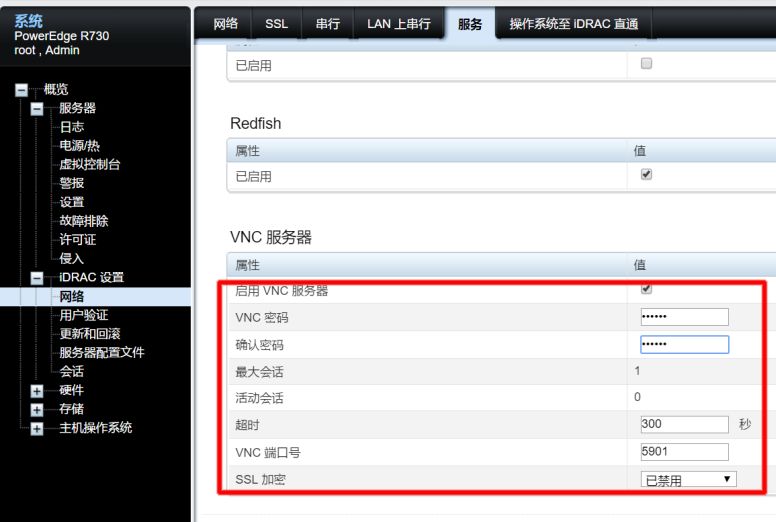

在iDRAC中启用VNC服务，并设置端口号和密码：

通过VNC工具连接：

iDRAC是一个功能强大的管理方式，对单台服务器可以通过浏览器、RACADM、IPMI、RedFish协议等工具去进行管理。如果有大量的Dell EMC服务器，可以通过OpenMange Essentials和iDRAC进行集中式的管理和监控。
