「存储极客」三步完成全闪存选型

某家存储厂商性能收集/分析工具的截图，

算是同类中的一个代表吧。

我先讲一些基础的东西，包括SAN存储网络建议怎么连、划Zone的规则和HBA卡参数等。针对的应用环境是数据库——Oracle OLTP。

图片引用自《Accelerating Oracle OLTP with Dell SC Series All-Flash Arrays》，以下同。

上面是一个典型的传统Oracle RAC+集中式存储阵列+SAN网络的配置。其中以Dell SC9000为例，双控同时连接到后端的SC220 SAS驱动器机箱，里面满配24个SSD中有一块热备盘。

存储和PowerEdge R730服务器之间有2个Brocade 6505 16Gb FC交换机。在服务器FC HBA驱动设置上，包括timeouts（超时）和QD（队列深度）的建议如下：

To adjust the values, the following lines were added to file /etc/modprobe.d/qla2xxx.conf.

options qla2xxx qlport_down_retry=5

options qla2xxx ql2xmaxqdepth=<value>

由于是冗余的本地存储连接，每条路径的超时重试时间为5秒。

Once the system has restarted, verify that the configuration changes have taken effect:

# cat /sys/module/qla2xxx/parameters/qlport_down_retry

5

# cat /sys/module/qla2xxx/parameters/ql2xmaxqdepth

32

FC HBA的队列深度建议设为32。这部分都是以QLogic光纤卡为例，如果换Emulex也是同样的道理。

下面我们看看Zone的配置。

以左右两边FC交换机为中心拓扑出2个存储网络故障域，如果是iSCSI就换成以太网交换机。

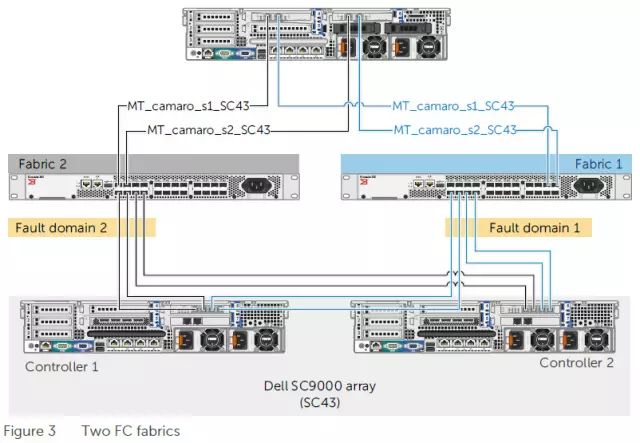

上图以其中一台服务器为例。2块FC HBA卡上共有4个端口，camaro代表主机名，s1/s2分别对应左右两边的HBA卡。每块HBA都同时连接到2台FC交换机，然后可以看到两个存储控制器上的全部主机接口。

上图是故障域Fabric 1中的4个Zone。前面2个Zone包含服务器camaro上两块HBA卡靠左边的端口，它们都可以看到双存储控制器靠左的2个主机接口。如果感觉上面两张图的对应关系还不够清楚，不妨再看看下面这个表：

如上表，在一台服务器上，每块HBA卡的2个口分别可以看到同Zone中所有存储控制器上的1,2 / 3,4端口。目的大家也都清楚：为了实现SAN网络连接的高可用、有效利用带宽，隔离以降低管理上的复杂性。

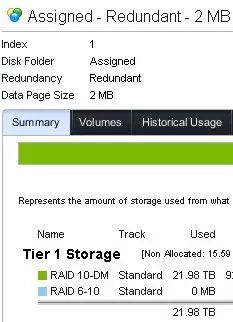

本文测试的SC9000配置了24个1.92TB读密集型3D NAND TLC SSD，2MB的“数据页面”就是Dell SC（Compellent）的宽条带化RAID打散粒度。如果做自动分层存储的话，这个数据调度的粒度也是2MB，靠同一套元数据管理机制来实现的。

RAID 10-DM就是三重镜像，可以理解为存储控制器本地三副本，最大保障数据可靠性，同时没有分布式存储多副本的网络开销。

因为传统RAID 10的双盘故障风险在宽条带化存储池中被放大了，而RAID 6的随机写性能又不够理想，RAID 10-DM给了用户更多一种选择。

以Dell SC为例，当SSD/HDD容量、个数在一定范围内会推荐采用RAID 10-DM镜像，如果超出一定水平则强制要求镜像保护必须为RAID 10-DM，这是为数据安全性考虑的。

存储管理界面截图引用自《工程师笔记：SCv2000试用之RAID分层+快照》一文。

有没有兼顾性能和容量利用率的方式呢？除了在自动分层存储中将不同驱动器配置为不同RAID之外，在单一类型驱动器的存储池中，Dell SC仍然支持跨两种RAID级别进行分层存储，结合镜像和奇偶校验各自的优点。其原理是利用周期快照“冻结”只读数据块并改为RAID 5/6方式存放，这种读写分离的思想同样也能用于RI（读密集型）SSD和WI（写密集型）SSD之间的自动分层。

上图只是一个举例，由于本文是模拟OLTP应用环境的读写混合测试，实际都是在性能更好的RAID 10-DM配置进行。

在有元数据分配数据条带的情况下，精简配置（Thin-Provisioning）就成为原生的特性。但我也看到有同行朋友反映由于用户没做好容量预警，存储池被写爆的状况。当然这也是有办法避免的，比如上图所示创建卷时“预分配存储”选项。

需要注意的是，这个选项在我们的性能测试中另有深意，简单说也可以解释为“POC防作弊”。由于我们使用的是Oracle ORION测试工具，其写入的数据为全零，如果是没有预分配的Thin卷，有个智能技术（零检测）——不会真正向SSD/HDD盘写入数据。如果这样的话，显然我们看不到真实的性能数据。

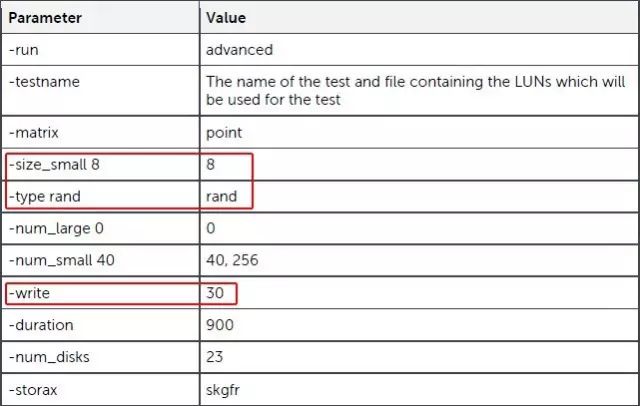

ORION是一个Oracle官方模拟数据库存储IO的测试工具。OTLP的典型负载为8KB随机读写，这里通过参数指定读/写比例为70:30。

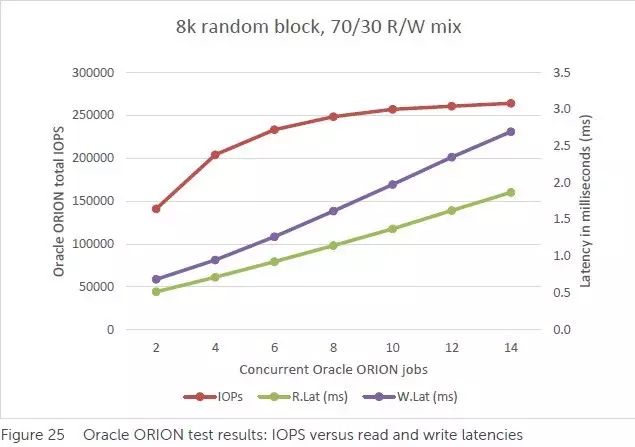

测试结果如上表。深红色折线代表IOPS，我们看到当并发ORION任务达到14时，8KB混合读写IOPS超过250,000。

根据这个结果可以大致估算出100%读IOPS能跑多高吗？大家先看看我下面的方法是否合理：

估算方法二：这个我也是看到不只一家存储厂商使用。大家知道SSD驱动器有个制造厂商的IOPS性能指标，而在阵列中的发挥会有不小的折扣。于是人们就在存储系统中测试各种单盘RAID 0的性能，以此为基础来估算不同数量SSD配置能够达到的IOPS，当然如果是写性能还要考虑RAID惩罚的影响。

关于方法二我就不详细举例了，有兴趣了解的朋友可以找相关人士咨询。

我在本文开头列出过一张IOPS截图，上面这个为主机上监测到访问存储的带宽，对应的具体存储配置未知。它们都是使用DPACK（Dell Performance Analysis Collection）软件收集的。

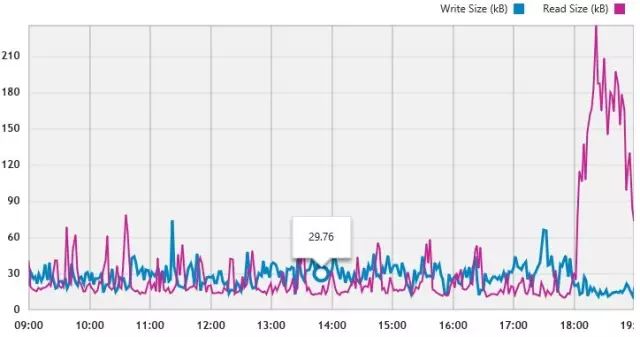

读写I/O尺寸与应用类型相关，比如Oracle OLTP典型的是8KB，上面这个比较像Exchange邮件服务器。另外我还看到过有的存储厂商宣称32KB优化对实际应用的意义较大。

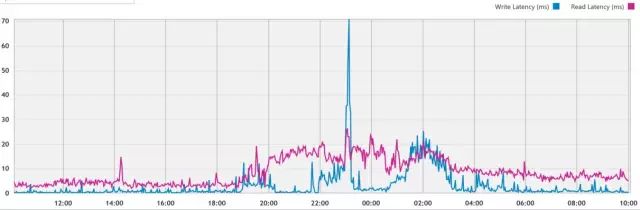

延时是另一个关乎应用体验的重要指标，这个与I/O请求大小有很大关系。比如上面图表大部分时间写延迟很低，应该有存储Cache的效果在里面，绝大多数I/O都在20ms以内，属于Exchange正常接受的范围。至于蓝色的波峰，不排除是有个大数据块I/O，也可能是由于持续写入压力大，缓存数据满了落盘导致。

另外需要说明的是，如果按照Oracle OLTP的8KB访问习惯，平均延时通常比上面图中要低。而存储I/O与数据库事物交易延时并不是一回事，因为根据事物复杂度不同，每笔事物中包含的I/O数量也是不同的，而且还有计算的开销要考虑。因此，我们不能从应用端一看到几十ms的延时，就全都怪存储不给力。

在用户现有的应用系统中收集到上述性能数据之后，再加上我在本文中介绍的方法，存储售前顾问就可以更有针对性地推荐阵列配置。现在全闪存逐渐开始流行，而有些情况下用固态混合（SSD+HDD）分层存储也是不错的选择。如果用户看重容量和性价比，或者想保留更多的历史快照数据，能够兼容传统硬盘的阵列就显出优势了。
