存储极客 | PCIe Switch高级功能及在Dell PowerEdge FX2平台的应用

冬瓜哥

✎✎✎“存储极客”栏目再次与大家见面啦！在这里，只有一位大咖名叫“存储”，它的粉丝我们称为“存储极客”！

存储极客

这是一群存储偏执狂

为存储而生，跟存储死磕

各具独家秘笈

有观点，有碰撞，有干货

从2015年8月18起

做客存储极客栏目

与你分享存储里的那点事儿

PCI-E Switch芯片，估计不少人已经听说过这个东西了。但是估计多数人对其基本功能知之甚少。PCI-E Switch作为最先进的生产力，已经被广泛应用在了传统存储系统，以及少量品牌/型号的服务器平台。

笔者作为拥有全球最领先PCI-E Switch产品的PMC-Sierra公司的系统架构师，想在这里为大家普及一下PCI-E Switch的基本知识。

背景介绍

PCI-E大家都了解，主板上有PCI-E槽，里面的金手指就是一堆信号线，其直接被连接到了CPU内部的PCI-E控制器上。然而，当前的Intel平台CPU每颗最大支持40个通道（Lane），一般来讲万兆网卡使用8个通道即可，高端显卡需要x16通道因为在3D运算时需要的吞吐量巨大（笔者的PC使用了老主板来配了块GTX980显卡，只能运行在x8模式上，但是3D性能基本没什么变化，证明x8基本已经足够）。一般的存储卡也使用x8，但是后端12Gb/s SAS存储卡（HBA卡、Raid卡）普遍过渡到了x16。

但是，对于一些高端产品来讲，尤其是那些传统存储系统，每颗CPU提供x40个通道就显得不够用了。传统存储系统的一个特殊要求就是后端和前端HBA数量比较大，所以CPU自带的通道数量无法满足。另外，传统存储控制器之间需要做各种数据交换和同步，一般也是用PCI-E，这又增加了对通道数量的消耗。

对于一般的高端服务器，普遍都是双路、四路配置，双路下提供x80通道，理论上可连接10个x8的PCI-E设备，去掉一些用于管理、内部嵌入式PCI-E设备的通道占用之后，连接8个设备不在话下，可以覆盖几乎所有应用场景。

但是，随着用户对融合、统一、效率、空间、能耗要求的不断提升，近年来出现了不少高密度模块化服务器平台，或者说，开放式刀片。这类服务器平台对PCI-E方面产生了一些特殊需求，比如Partition和MR-IOV。下面，笔者就详细展开介绍这些知识。

基本功能

1.Fanout

Fanout（扩展、扩开、散开的意思）是PCI-E switch的基本功能，或者说，PCI-E标准体系一开始就是应对通道数量不够用才设计了PCI-E Switch这个角色。

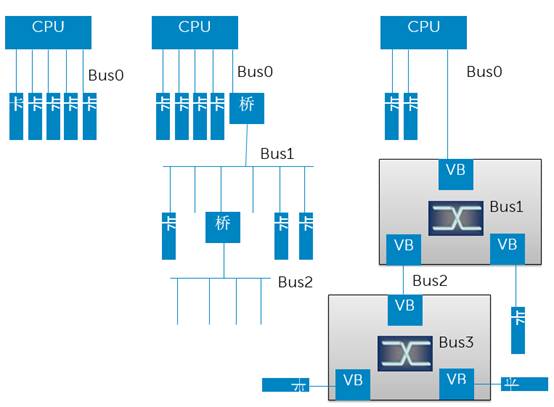

在PCI-E之前的一代标准是PCI-X，那时候并没有Switch的概念，Fanout采用的是桥接的形式，形成一个树形结构，如上图中间所示。Switch的概念是在PCI-E时代引入的，其相对于桥最大的一个本质区别就是同一个Bus内部的多个角色之间采用的是Switch交换而不是Bus。PCI-X时代真的是使用共享Bus传递数据，这就意味着仲裁，意味着低效率。然而，PCI-E保留了PCI-X体系的基本概念，比如依然沿用“Bus”这个词，以及“桥/Bridge”这个词，但是这两个角色都成为了虚拟角色。一个Switch相当于一个虚拟桥+虚拟Bus的集合体，每个虚拟桥（VB）之下只能连接一个端点设备（也就是最终设备/卡，End Point/EP）或者级联另外一个Switch，而不能连接到一个Bus，因为物理Bus已经没了。这种Fanout形式依然必须遵循树形结构，因为树形结构最简单，没有环路，不需要考虑复杂路由。

2.Partition

分区功能相当于以太网Switch里的Vlan，相当于SAS Switch/Expander里的Zone。

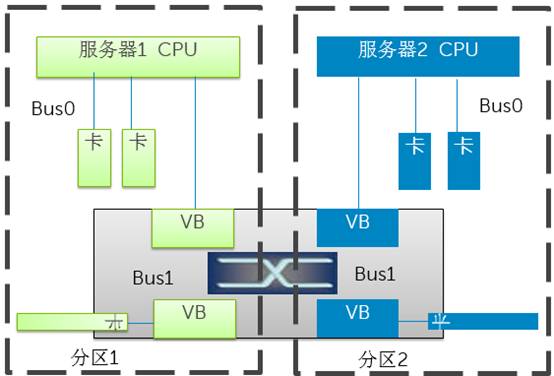

如上图所示，两台或者多台机器，可以连接到同一片PCI-E Switch，在Switch做分区配置，将某些EP设备分配给某个服务器。这样可以做到统一管理，灵活分配。每台服务器的BIOS或者OS在枚举PCI-E总线时只会发现分配给它的虚拟桥、虚拟BUS、和EP。多个分区之间互不干扰。

多台独立服务器连接到同一片Switch上，如果不做Partition，是会出现问题的，因为两个OS会分别枚举同一堆PCI-E总线内的角色，并为其分配访问地址，此时会出现冲突。

3.NTB

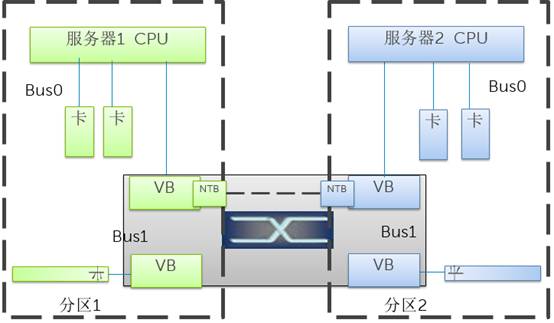

有些特殊场景下，比如传统存储系统中的多个控制器，它们之间需要同步很多数据和控制信息，希望使用PCI-E链路直接通信。问题是，图中的两台服务器并不可以直接通信，因为必须身处两个不同的分区中。为了满足这个需求，出现了NTB技术。其基本原理是地址翻译，因为两个不同的系统（术语System Image，SI）各有各的地址空间，是重叠的。那么只要在PCI-E Switch内部将对应的数据包进行地址映射翻译，便可以实现双方通信。这种带有地址翻译的桥接技术叫做None Transparent Bridge，非透明桥。

基本功能

1.Dynamic Partition

上文中的分区配置必须是静态配置，必须在BIOS启动之前，也就是CPU加电之前，对PCI-E Switch进行分区配置，可以使用BMC做配置。分区配置好之后，在系统运行期间，不能够动态改变。这就意味着，某个PCI-E卡如果被分配到了服务器A，则其不能在不影响服务器A和B的运行前提下，被动态重新分配到服务器B。

PMC-Sierra公司Switchtec旗下的PCI-E Switch产品则支持动态分配。具体的实现手段笔者就不能透露了。不过，对于内行开发者来讲，这些都不是问题，问题是对应的芯片内部的架构是否足够灵活可配置，这是限制高级功能设计的关键。

2.Fabric

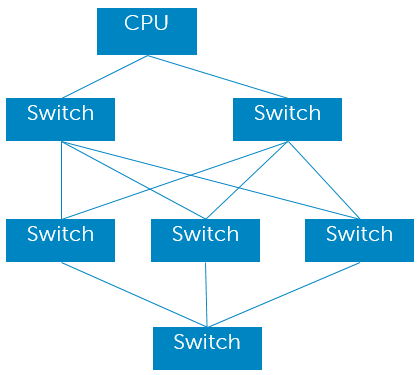

上文中说过，不管是PCI-X还是PCI-E体系标准内，只支持树形拓扑。树形拓扑的问题在于，路径过长，整个网络的直径太大。另外，无法实现冗余，一旦某个链路故障，链路后方的分支全部无法访问。

于是，支持Fabric成了一个非常复杂的高级功能。这个场景目前还很少有人使用，对于整机架服务器比如天蝎等，其对这项功能兴趣则比较大。然而，目前这个技术的实现还非常初级不完善，也没有形成标准。

3.IOV

SR-IOV，不少人都听说过，但却不知道里面具体的门道，Single Root IO Virtualization里的Root是什么意思？Single Root又何解？还有Multi Root IOV，这又是什么鬼？

SR-IOV，是指把插在一台服务器上的一块PCI-E卡虚拟成多块虚拟卡，给运行在这台服务器上的多个虚拟机用，每个虚拟机都识别到一个PCI-E卡，但是VM并不知道这个卡是虚拟出来的。

如果不虚拟成多块卡，多个VM怎么共享这个设备？答，必须通过Hypervisor提供的服务来使用该设备。Hypervisor会在VM内安装一个驱动程序，这个驱动会虚拟一个并不存在的设备，比如 “XXX牌以太网卡”，这个驱动会真的与OS协议栈挂接上，从而接收上层下发的数据包。但是这个驱动收到数据包之后，由于根本不存在实际的网卡，这个驱动其实是将这个包发送给了Hypervisor，或者有些虚拟机实现是使用一个domain 0特权VM来负责与真实硬件打交道，那么这个驱动会将数据发送给这个特权VM，Guest VM与特权VM之间通过进程间通信来传递数据，Hypervisor或者特权VM收到数据之后，再通过真实的驱动，比如“Intel xxx Ethernet card”将数据包发送给真实网卡。

这么一转发，就慢了，因为内存拷贝的代价比较高，吞吐量要求如果很大的话，这种方式就不行了。于是，SR-IOV出马解决了这个问题。SR-IOV需要直接在PCI-E卡的硬件里虚拟出多个子设备。如何做到？

首先，支持SR-IOV的PCI-E卡，需要向系统申请成倍的地址空间，想虚拟出几个设备，就需要按照SR-IOV的规范格式来声明相比原先几倍的地址空间。这个地址空间会在内核或者BIOS枚举PCI-E设备的时候被获取到，系统会将为该设备申请的地址空间段的基地址写入设备寄存器。比如某网卡虚拟出8个虚拟网卡来，然后由内核PCI-E管理模块向系统申报8个PCI-E设备。随后就是由Hypervisor将对应的设备映射给对应的VM，VM中加载对应的Host Driver。Hypervisor还需要执行地址翻译，或者硬件辅助的地址翻译。

只要PCI-E设备自身支持SR-IOV，PCI-E Switch不需要做任何额外处理即可原生支持。但是MR-IOV则必须在PCI-E switch上做额外处理才可以支持。原因还是因为多个独立系统之间是互不沟通的，如果都尝试对PCI-E总线进行配置会冲突。PCI-E Switch针对MR-IOV的支持基本手段，还是靠增加一层地址映射管理来实现。

Dell PowerEdge FX2平台对

PCI-E Switch的应用

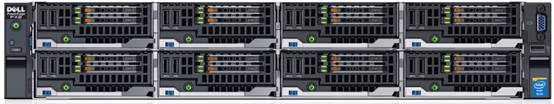

Dell PowerEdge FX2是一款2U多节点服务器平台框架，其采用一个2U的Chassis机箱，最大可以容纳：

2个1U Server Sled

或者1个1U Server Sled+2个1U半宽存储Sled

或者1个1U半宽Server Sled+3个1U半宽存储Sled

或者4个1U半宽Server Sled

或者2个1U半宽Server Sled+2个1U半宽存储Sled

或者3个1U半宽Server Sled+1个1U半宽存储Sled

或者8个1U四分之一宽Server Sled

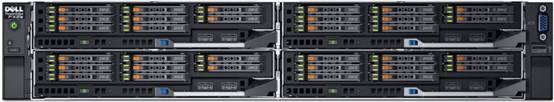

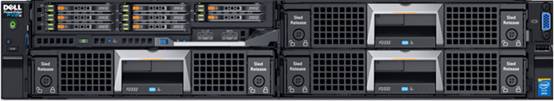

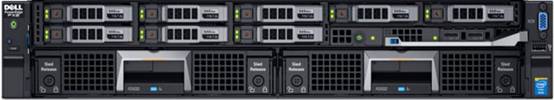

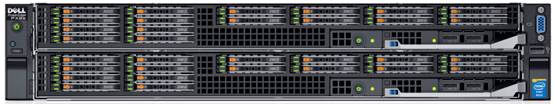

多种灵活组合都可实现。如下图所示。

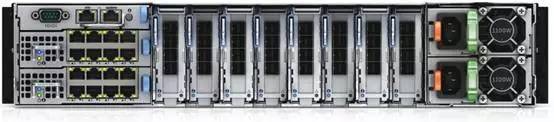

机箱背面有8个PCI-E槽位。

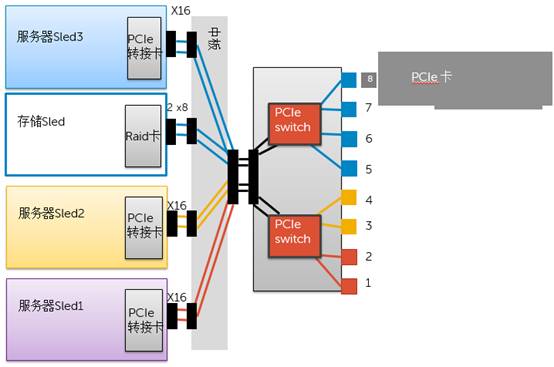

这8个PCI-E槽位可以被灵活的分配给机箱正面的各种组合的Server Sled。这就得益于PCI-E Switch以及Partition功能的使用。笔者画了一张示意图来向大家介绍一下其内部的导向路径。如下图所示，1/2号槽位所连接的端口与服务器Sled1所连接的端口处于红色分区之内，3/4槽位与服务器Sled2处于黄色分区。而5/6/7/8槽位、存储Sled、服务器Seld3则同处于蓝色分区内。意味着，服务器Sled3会识别到5/6/7/8槽位上的PCI-E卡（如有），同时识别到存储Sled上的RAID卡。
